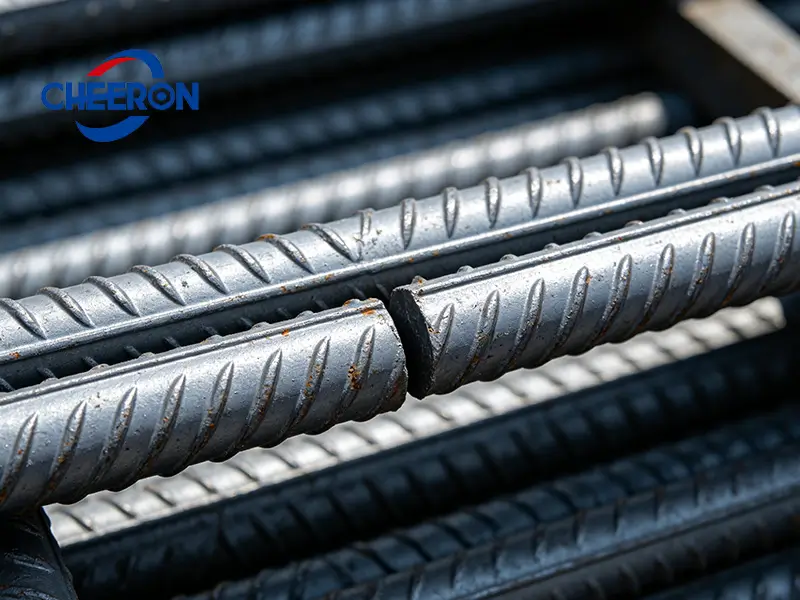

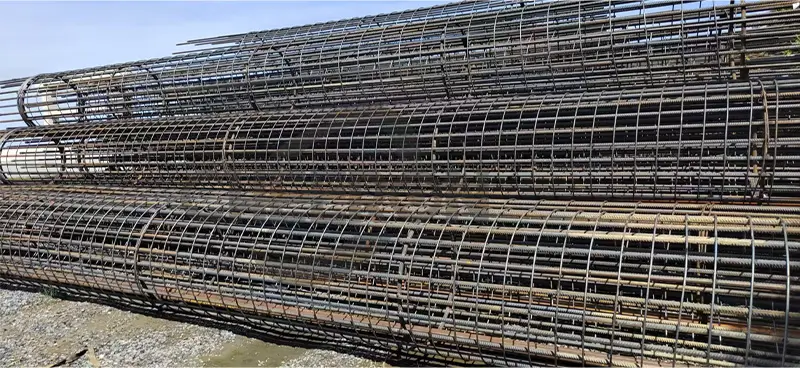

Одиночный арматурный стержень обычно имеет длину не более 10–20 метров. Поскольку здания, мосты и другие крупномасштабные конструкции могут простираться на сотни метров, необходимо соединять эти стержни встык (стыки арматуры), чтобы сформировать непрерывные арматурные каркасы.
Несомненно, стыки арматуры являются ключевым элементом обеспечения непрерывности арматурной стали в строительстве зданий, напрямую влияя на общую прочность, долговечность и безопасность здания.
В этой статье представлен углубленный анализ важности стыков арматуры и мер предосторожности при строительстве с точки зрения непрерывности арматуры.
Стыкование арматуры — это конструктивный метод, используемый для надежного соединения двух или более арматурных стержней, когда длины стержня недостаточно или этого требуют условия строительства.
Проще говоря, стык арматуры соединяет два стержня в один непрерывный несущий арматурный стержень.
Поэтому без качественных стыков арматуры даже самая толстая арматура не сможет проявить свою полную несущую способность.
К распространенным типам стыков арматуры относятся стыки внахлест, сварные стыки и механические соединения. Среди трех типов стыков арматуры механические соединения обладают наилучшими характеристиками.
Два соединяемых арматурных стержня перекрываются на определенную длину и связываются проволокой для соединения, передавая усилие между стержнями за счет сцепления с бетоном.
Сварка бывает разных форм, но основной метод заключается в сварке плавлением концов двух арматурных стержней вместе.
Существует множество типов и различных методов соединения - такие как обжимные соединители, резьбовые муфты, болтовые соединители...
У многих арматурщиков возникают подобные вопросы:
Почему арматурные связи должны иметь определенную длину перекрытия? Разве нельзя сделать ее короче?
Почему арматурные соединители необходимо затягивать? Нельзя ли их немного ослабить?
И разве конструкция не будет все равно очень прочной, ведь все залито бетоном?
Эти мысли указывают на две проблемы:
Даже если стыки арматуры не идеально прочны, бетонирование все равно может сохранить структурную непрерывность общих элементов здания, что означает, что проект остается очень безопасным.
Ответ: Нет, потому что растягивающее напряжение, воспринимаемое арматурой, намного больше, чем у бетона.
Растягивающее напряжение в арматуре при ее пределе текучести намного больше, чем растягивающее напряжение в бетоне при его растрескивании. То есть, чтобы арматура достигла своего предела текучести при растяжении, бетонное сечение уже должно быть треснувшим. Это представляет собой базовое допущение при расчете предельной несущей способности железобетонных элементов.
Растягивающее напряжение, воспринимаемое стальными стержнями, намного больше, чем у бетона. Поэтому нельзя просто считать, что бетон может компенсировать недостатки стыков арматуры.
Меньшая длина перекрытия и неправильный крутящий момент значительно снижают эффективную передачу растягивающего напряжения в стыке арматуры, тем самым нарушая непрерывность армирования в строительном проекте.
Ответ: Важна, потому что непрерывность арматуры влияет на непрерывность элементов здания.
Поскольку предельная несущая способность здания на растяжение зависит в первую очередь от армирования, непрерывность и анкеровка арматуры (что такое анкеровка арматуры?) являются решающими факторами для непрерывности элементов здания.
В сейсмическом проектировании стыки арматуры являются слабыми местами конструкции, их прочность ниже, чем у цельного стержня.
Несущая способность зданий в основном зависит от арматурного каркаса, передающего усилия. Если соединения в стыках арматуры ненадежны, легко может возникнуть концентрация напряжений, приводящая к трещинам или даже локальному разрушению конструкции.
В крупномасштабных проектах, таких как высотные здания, мосты и тоннели, прочность на растяжение и сжатие стыков арматуры напрямую определяет общую устойчивость конструкции.
По сравнению с одиночным непрерывным арматурным стержнем, любая форма соединения арматуры ослабит ее несущую способность. Поэтому основной принцип стыкования арматуры заключается в следующем:
Необходимо избегать сосредоточения всех стыков в одном сечении. В идеале стыки должны быть расположены вразбежку, чтобы предотвратить одновременный разрыв во время землетрясения.
Например, если стык размещен через один стержень в колонне, процент стыков составляет 50%, а если все стыки находятся в одном месте, процент стыков составляет 100%. Смотрите диаграмму ниже.
таких как зоны усиления хомутами на концах колонн и балок.
Узнайте о проблемах при установке арматурных соединителей.
Сейсмические зоны: требуются высокопластичные механические соединения для поглощения энергии;
Морская или агрессивная среда: требуются усиленные коррозионно-стойкие муфты для обеспечения долговременной долговечности.
Проекты с быстрыми темпами строительства: отдавайте предпочтение технологиям быстрого соединения, таким как пряморезьбовые муфты.
Стыки арматуры, представляющие собой слабые места в непрерывности арматурных стержней, имеют решающее значение для долгосрочной структурной целостности зданий. Пристальное внимание к устройству стыков арматуры — включая вязку, сварку и механические соединения — необходимо для того, чтобы по-настоящему укрепить фундамент качества проекта и обеспечить конструктивную безопасность железобетонных элементов.
