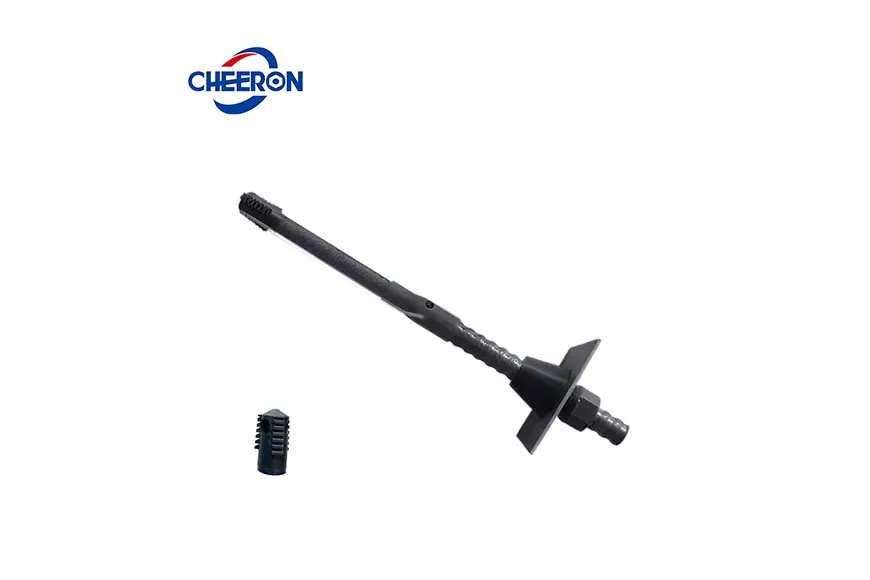

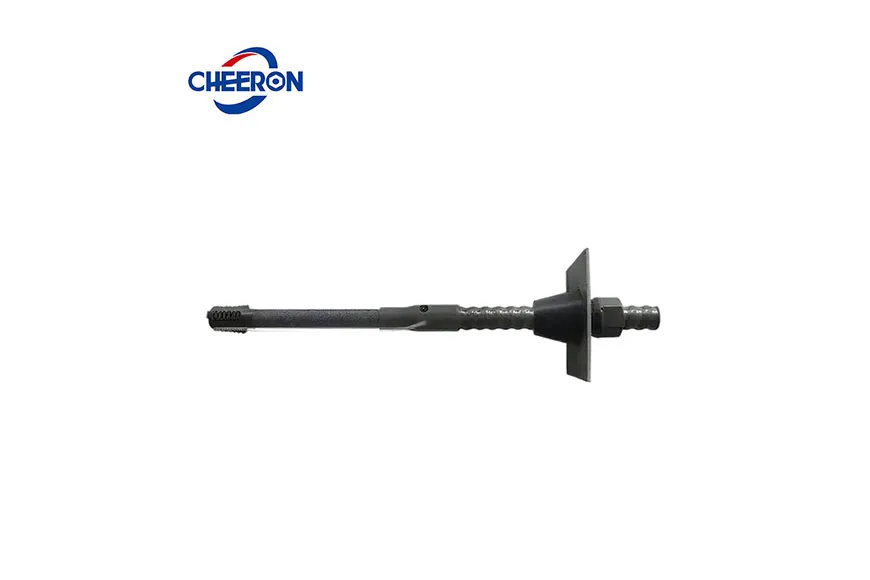

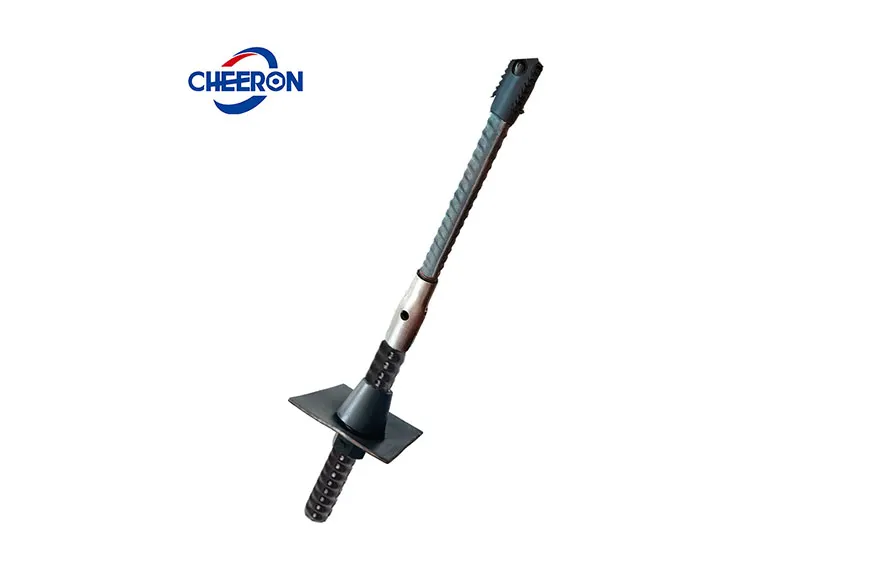

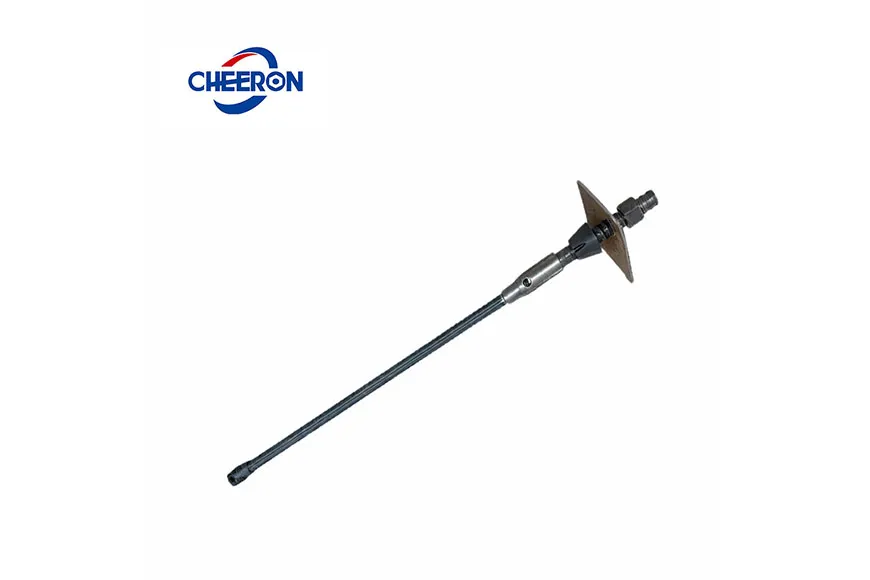

Комбинированный анкер CHEERON состоит из корпуса скального анкерного болта, соединенного с арматурными стержнями через соединительную муфту. На основе обычных анкерных стержней была разработана удлиненная конструкция для решения проблем транспортировки и использования, вызванных чрезмерно длинными анкерными стержнями в практических применениях. Этот комбинированный полый анкерный болт основан на преимуществах полых заливочных анкерных болтов, самосверлящих полых анкерных болтов и полых анкерных болтов с расширительной оболочкой, что позволяет достичь хороших экономических результатов и высокой эффективности строительства в практических применениях.
| Комбинированный полый анкерный болт | Арматурный стержень | Полый стержень | ||||||||||
| Диаметр | Предел текучести | Предел прочности | Усилие при текучести | Макс. усилие | Отн. удлинение после разрыва | Диаметр | Предел текучести | Предел прочности | Усилие при текучести | Макс. усилие | Отн. удлинение после разрыва | |
| Не менее | Не менее | |||||||||||
| 20mm | 335MPa | 455MPa | 105kN | 142kN | 17% | 30mm | 325MPa | 490MPa | 106kN | 160kN | 21% | |
| 20mm | 400MPa | 540MPa | 126kN | 170kN | 16% | 30mm | 127kN | 192kN | ||||
| 22mm | 335MPa | 455MPa | 127kN | 172kN | 17% | |||||||
| 25mm | 335 | 455MPa | 164kN | 223kN | 17% | 32mm | 159kN | 240kN | ||||

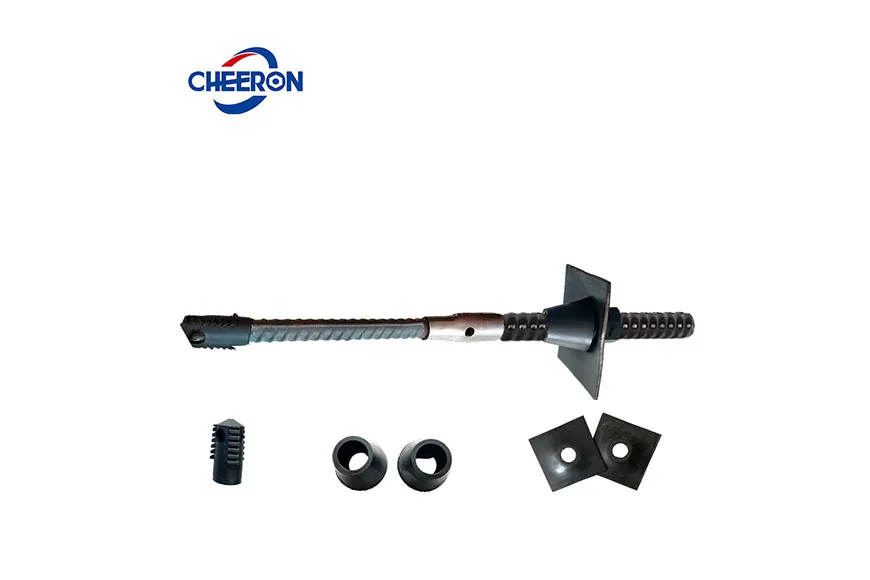

Анкерный болт, состоящий из полого корпуса анкерного болта, арматурных стержней, соединительных муфт, шайб, гаек, стопоров, анкерных головок, выхлопных труб и т. д.
Соединение между соединительной муфтой и полым корпусом анкерного болта, а также арматурными стержнями осуществляется с помощью прямого резьбового механического соединения, и на соединительной муфте предусмотрено отверстие для выхода раствора.
Стержни можно обрезать на месте и удлинять, соединяя их с помощью муфт. Длина анкерных стержней может достигать 20 метров и более.

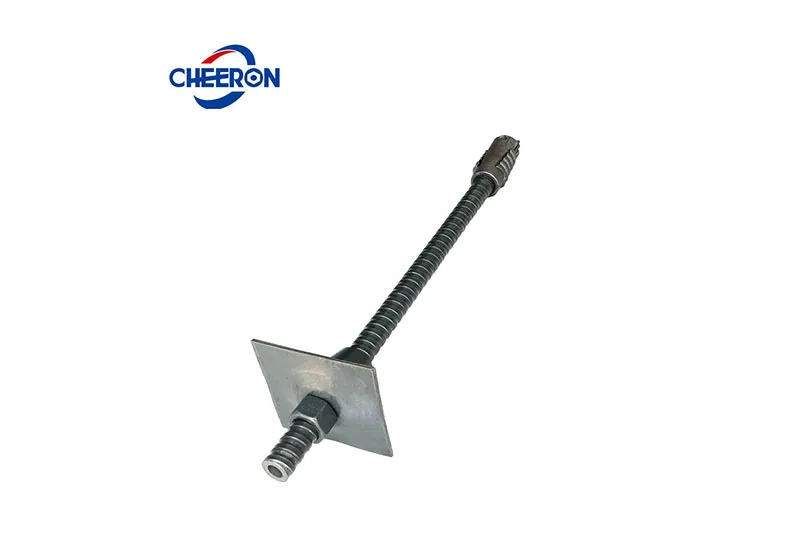

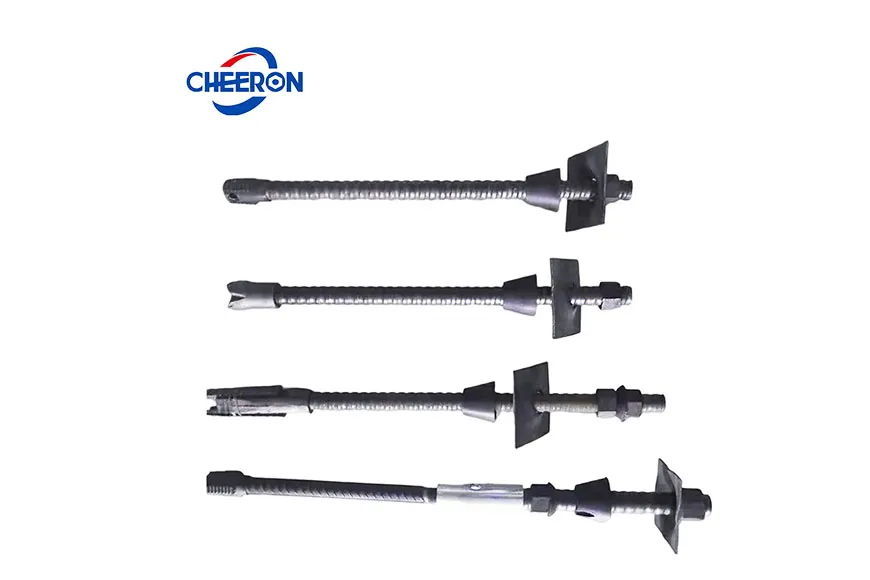

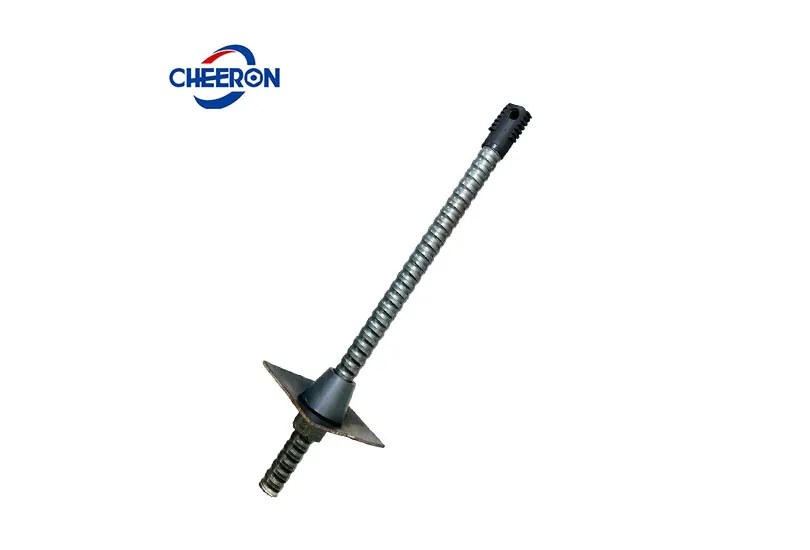

CHEERON предлагает различные типы анкерных муфт (такие как полые инъекционные анкерные болты, самонарезающие скальные анкерные болты, анкерные болты с расширяемой оболочкой и т. д.), и соединительные муфты имеют такую же проектную прочность на растяжение, как и корпус анкерного болта.

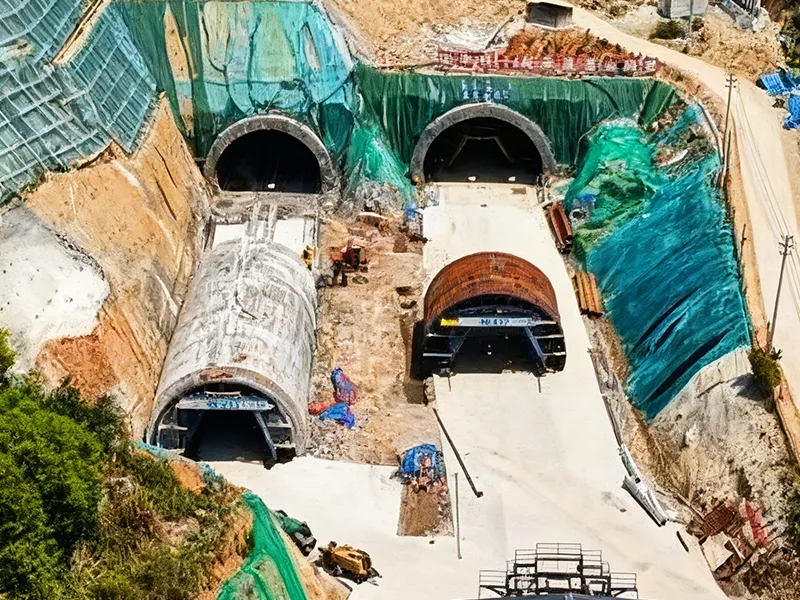

Поддержка подземных проектов.

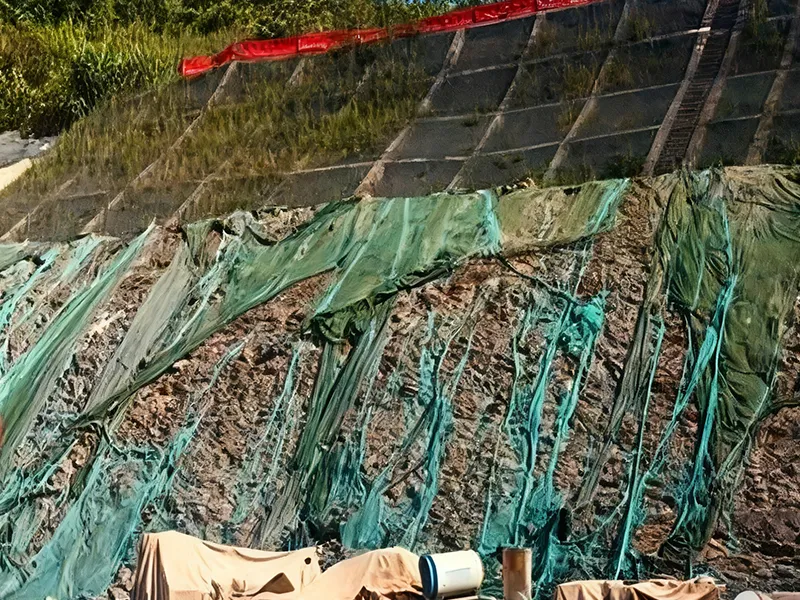

Укрепление неустойчивых скальных массивов на склонах.

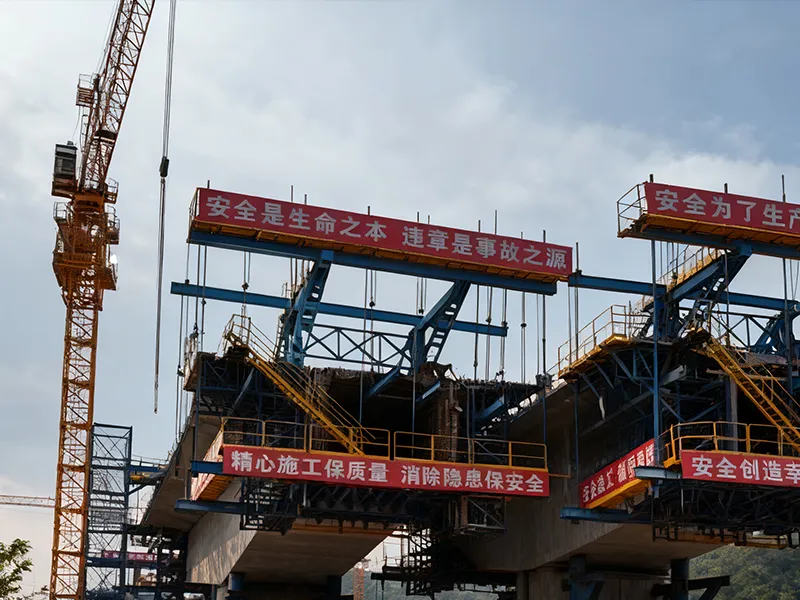

Общее армирование грунтовой массы.
