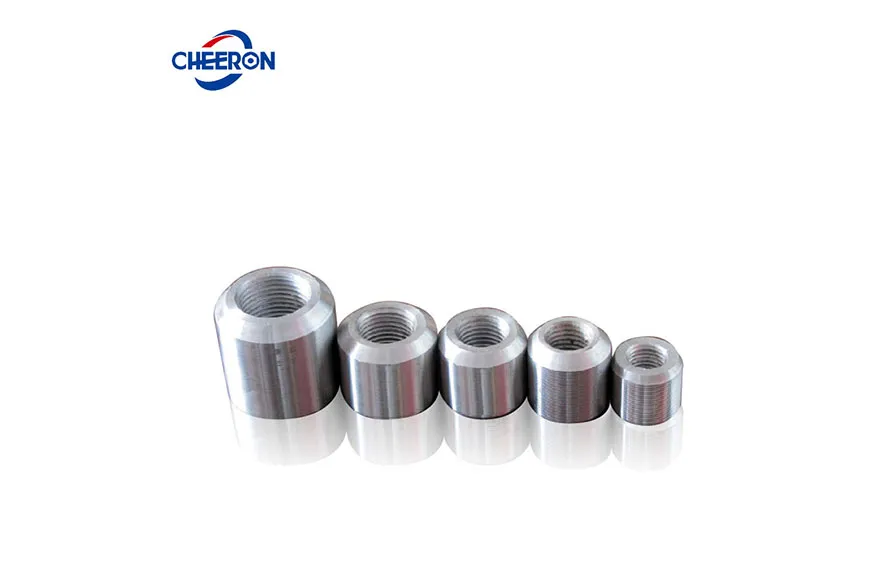

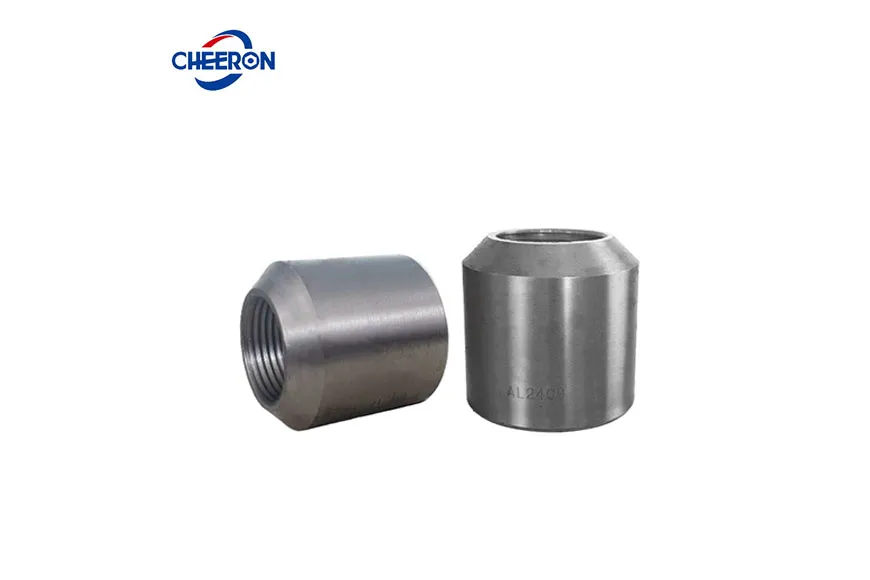

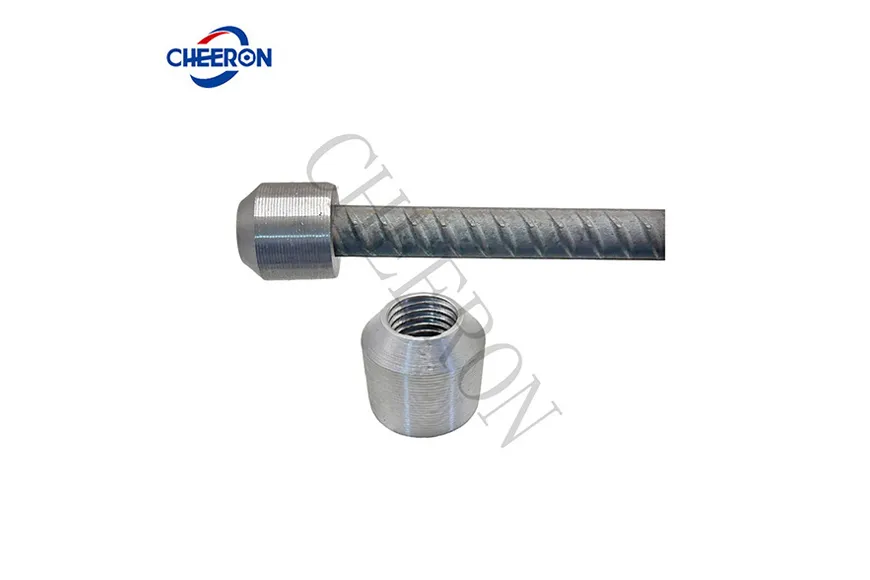

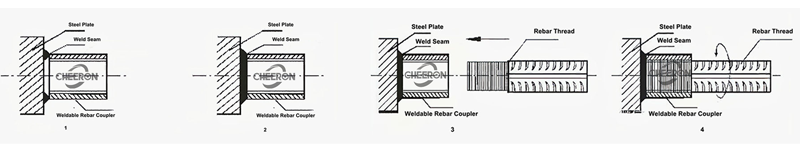

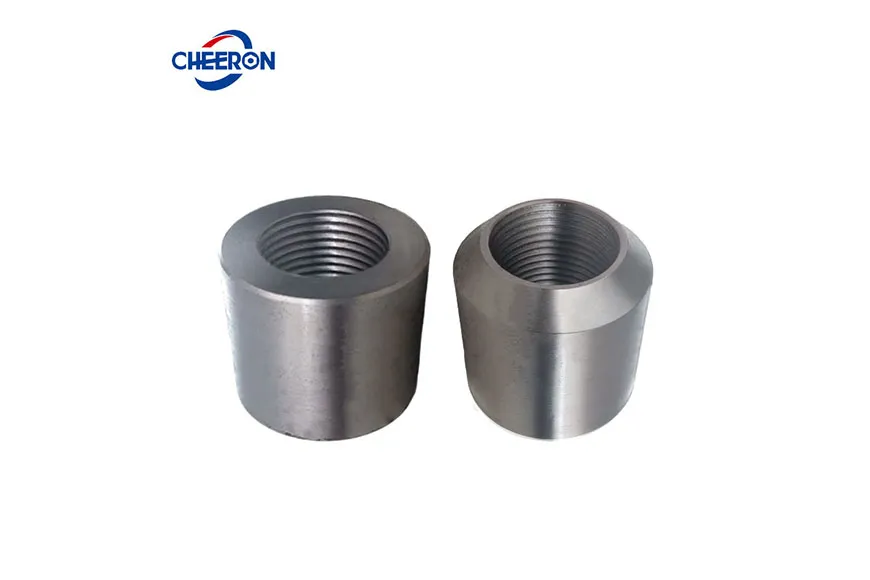

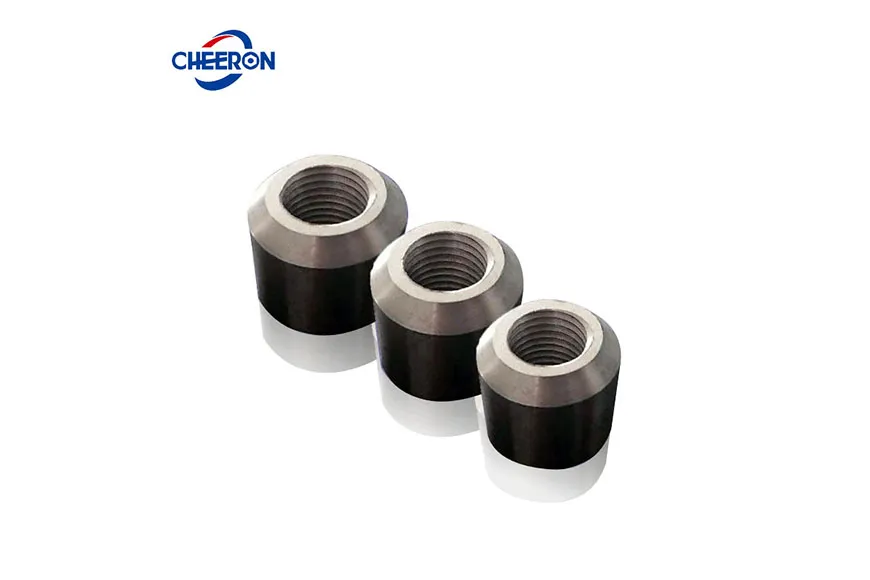

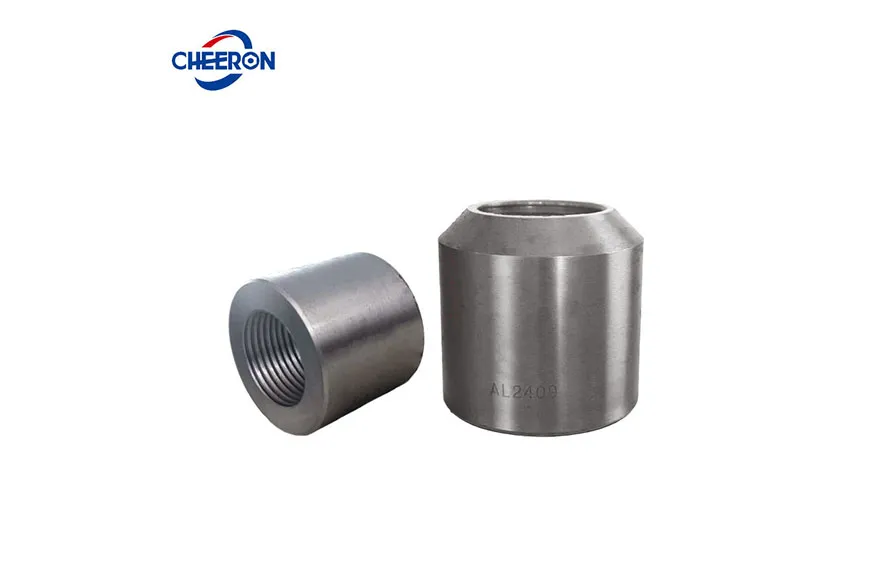

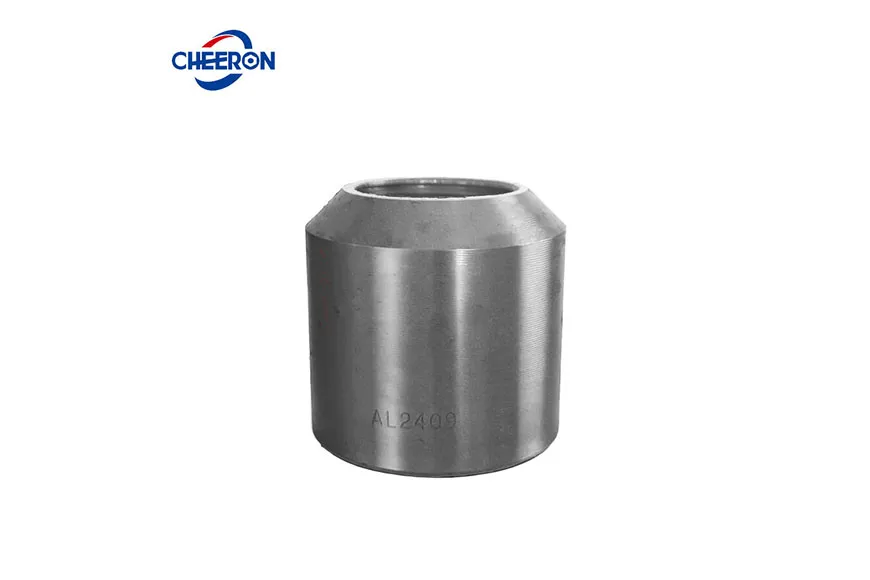

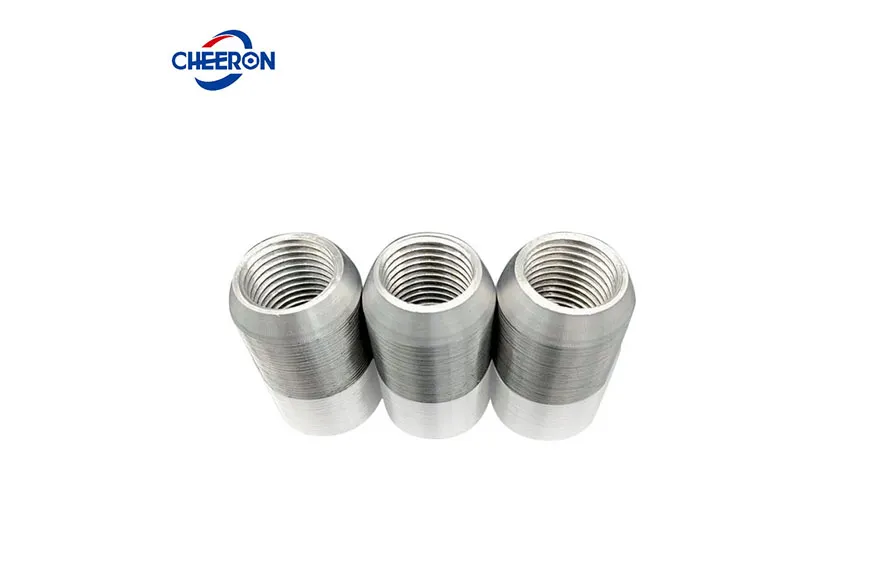

Свариваемая муфта для арматуры представляет собой втулку с внутренней резьбой, один конец которой имеет цилиндрическую форму, а другой — коническую. При монтаже соединения сначала приваривают конический конец к соединяемой детали, а затем вворачивают прямой резьбовой конец арматурного стержня, завершая соединение арматуры.
 | ||||
| Размер | Длина муфты | Длина резьбового стержня | Длина внутренней резьбы внутренней втулки | Длина резьбового стержня внутренней втулки |
| (мм) | (мм) | (мм) | (мм) | |
| 22 | 55 | 30~31 | 50 | 52~53 |
| 25 | 60 | 32~33 | 53 | 55~56 |
| 28 | 65 | 35~36 | 55 | 57~58 |
| 32 | 70 | 37~38 | 61 | 63~64 |
Реализация смешанного соединения арматуры с резьбовым концом и стальных конструкций расширила область применения.
Сварной конец обеспечивает дополнительную прочность соединения.
Соединитель изготовлен из стали S45C / 40Cr, что обеспечивает прочность сварной части и надежность резьбового соединения.
Применение
Сварные резьбовые муфты используются для механических методов соединения между арматурными стержнями и стальными конструкциями, такими как стальные балки или стальные колонны. Один конец этого соединителя имеет резьбу, а другой конец предназначен для сварки со стальными пластинами или другими стальными конструкциями. Например: опоры моста соединяются со стальными балками.
Примечания
Процесс сварки должен соответствовать стандартам, чтобы избежать дефектов сварки, влияющих на прочность соединения.
Необходимо обеспечить соответствие между резьбовым концом и арматурным стержнем.
