Соединители арматурных стержней, также известные как системы механических стыков, играют важную роль в современных железобетонных конструкциях. Хотя они широко используются в инфраструктурных и строительных проектах, стоит отметить, что в настоящее время не существует единого глобального стандарта проектирования.
Эти стандарты, как правило, больше внимания уделяют требованиям к производительности, чем точному указанию конструктивных решений. Это обеспечивает гибкость, но также приводит к несогласованности стандартов среди различных производителей арматурных соединителей.
Хотя размеры и спецификации не унифицированы, особая природа арматурных соединителей, служащих для соединения арматуры, означает, что они неразрывно связаны с размерами и характеристиками самой арматуры.
Эта статья рассмотрит вопрос с точки зрения арматуры, подробно описывая размеры и конструктивные параметры арматурных соединителей. Эти факторы необходимо тщательно оценивать перед заказом индивидуальных арматурных соединителей, чтобы выбрать наиболее подходящую систему соединения арматуры для каждого проекта.
Правильные размеры гарантируют, что стык достигнет прочности, равной или превышающей прочность основного стержня арматуры.
Проектирование диаметра – наружный и внутренний диаметры, используемые для обеспечения прочности и передачи нагрузки
Длина, для обеспечения надлежащего зацепления
Проектирование внутренней резьбы – шаг, профиль резьбы, точность резьбы
Выбор материала
Размеры арматурных соединителей должны соответствовать диаметру и классу арматуры. Спецификации арматурных стержней на рынке в настоящее время довольно сложны. Рассмотрим в качестве примера американские спецификации арматурных стержней:
В Американском стандарте (ASTM) диаметр арматурных стержней обозначается символом "#" с последующим номером, например #3, #4, #5 и т. д. Эта система нумерации обычно называется "Номер размера стержня", который соответствует номинальному диаметру арматурного стержня в дюймах.
| Размер | DN (дюймы) | DN (миллиметры) |
| #3 | 0.375 | 9.5 |
| #4 | 0.500 | 12.7 |
| #5 | 0.625 | 15.9 |
| #6 | 0.750 | 19.1 |
| #7 | 0.875 | 22.2 |
| #8 | 1.000 | 25.4 |
| #9 | 1.128 | 28.7 |
| #10 | 1.270 | 32.3 |
| #11 | 1.410 | 35.8 |
| #14 | 1.693 | 43.0 |
| #18 | 2.257 | 57.3 |

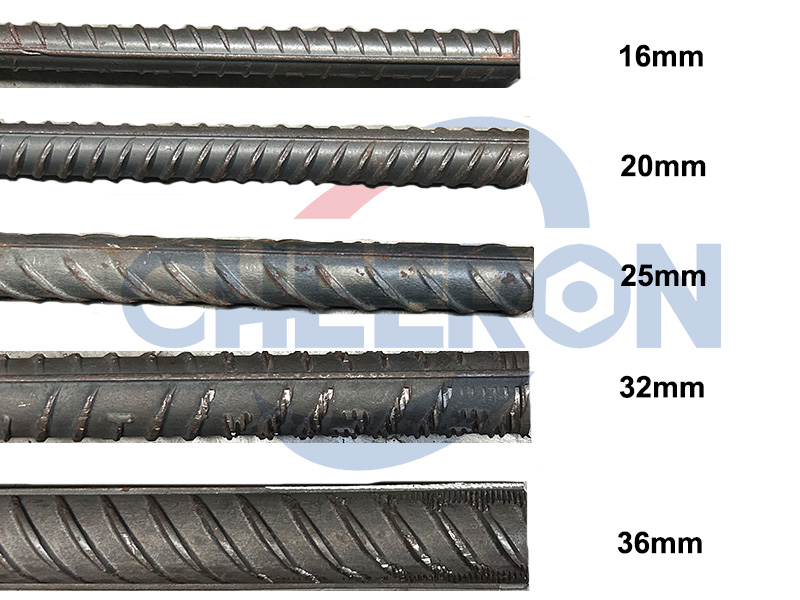

В основном #3 и #4 (9-12 мм), обычно используются для хомутов, распределительных стержней и других конструктивных элементов армирования.
В основном #5-#14 (15-43 мм), используются в главных балках, колоннах, стенах сдвига и других основных несущих элементах.
Арматурные стержни диаметром 50 мм и более, такие как стальные стержни #18, в основном используются в высотных зданиях, крупных мостах и других конструкциях с особо высокими требованиями к несущей способности.
Итак, достаточно ли знать диаметр арматурного стержня? Нет, нам также необходимо знать его прочность.
В Американском стандарте (ASTM) классы прочности арматурных стержней в основном делятся на следующие часто используемые классы, определяемые в первую очередь пределом текучести.
Grade 60: Предел текучести 60 ksi (приблизительно 420 МПа)
Grade 80: Предел текучести 80 ksi (приблизительно 550 МПа)
Grade 100: Предел текучести 100 ksi (приблизительно 690 МПа)
Grade 120: Предел текучести 120 ksi (приблизительно 830 МПа)
Аналогичные пределы текучести позволяют установить соответствие между различными типами арматуры:
Американский стандарт ASTM Grade 60 соответствует индийской арматуре TMT (Fe500), китайской арматуре HRB (HRB400E), британской B500B и немецкой DIN 488 и другим.
Проектирование арматурного соединителя должно соответствовать требованиям к пределу текучести соответствующего арматурного соединения.
На международном уровне арматурные соединители делятся на два типа по стандарту Американского института бетона (ACI 318): арматурные соединители типа 1 и арматурные соединители типа 2
Арматурные соединители типа 1 должны достигать как минимум 125% предела текучести арматуры в условиях растяжения.
Арматурные соединители типа 2 не только соответствуют требованию в 125% предела текучести для соединителей типа 1, но также требуют, чтобы прочность соединителя составляла 100% от предела прочности арматуры при растяжении.

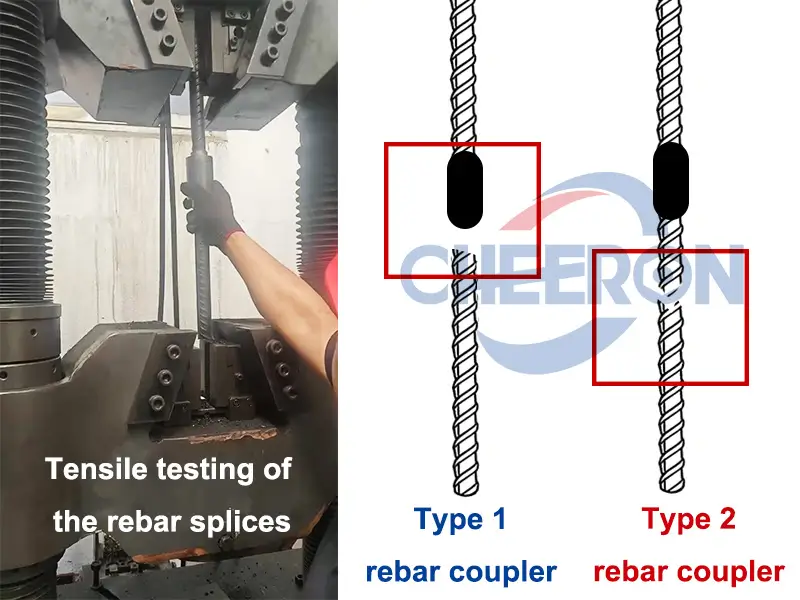

В отношении соединений арматуры – в частности, стержней, соединенных с помощью механических муфт, – требуется испытание на растяжение (Что такое испытание арматуры на растяжение?), как показано на рисунке ниже.
Испытание на растяжение проверяет, может ли механический стык достичь соответствующего предела текучести после соединения муфты с соответствующей арматурой.
Во время этого испытания на растяжение арматурные муфты типа 2 демонстрируют режим, при котором разрушается сам арматурный стержень, а не место соединения; муфты типа 1, напротив, обычно выходят из строя в месте соединения. Эти результаты испытаний показывают, что прочность на разрыв арматурных муфт типа 2 эквивалентна или даже превышает прочность основного материала арматуры.

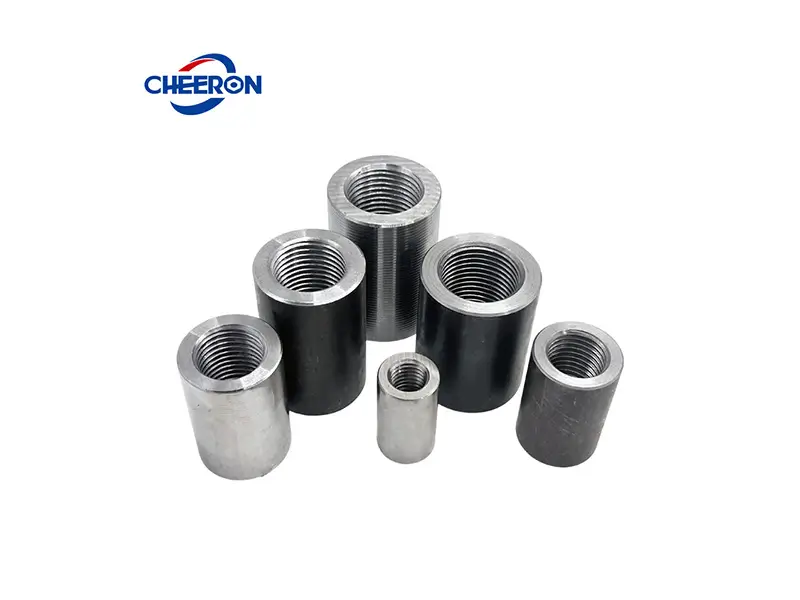

Ниже представлена таблица справочных размеров для резьбовых арматурных соединителей Cheeron типа II:
| Размер | Наружный диаметр | Длина |
