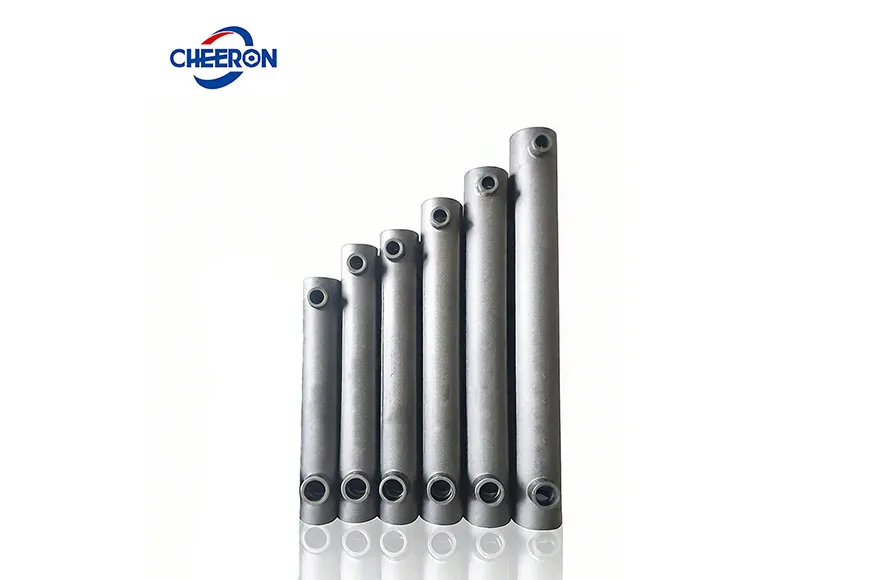

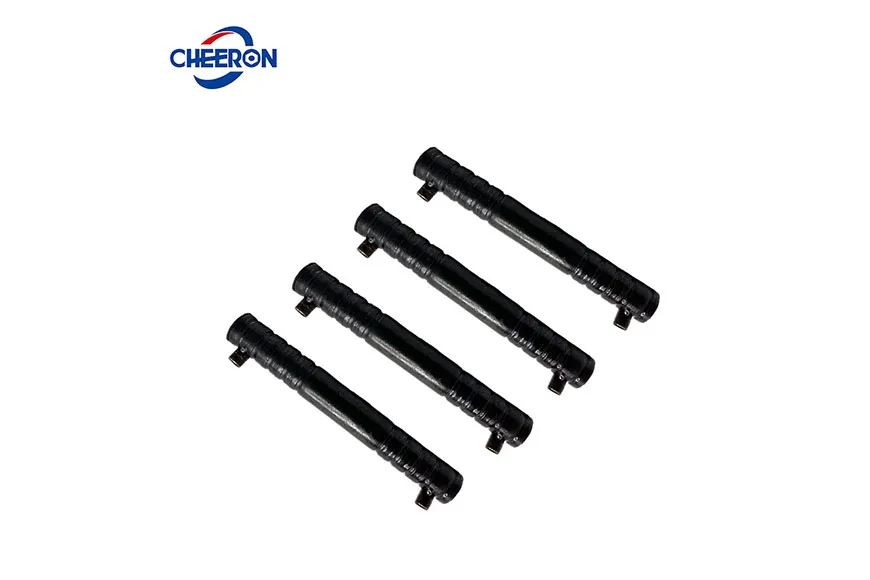

Муфты для инъектирования, также известные как инъекционные гильзы или шпоночные соединители для инъектирования, являются высокопроизводительными механическими соединителями, необходимыми для стыковки арматуры в современном строительстве. Каждая муфта спроектирована с точностью и оснащена портом для подачи инъекционного раствора и вентиляционным портом для обеспечения полного и прочного соединения.
Ассортимент муфт для инъектирования включает как полуинъекционные, так и полностью инъекционные гильзы, предлагая гибкие решения для различных бетонных конструкций.
Принцип работы основан на использовании специализированной инъекционной смеси, которая после затвердевания объединяет концы арматуры и гильзу, обеспечивая бесшовную передачу нагрузки и формируя единую конструкцию. Независимые испытания на растяжение последовательно показывают, что муфты для инъектирования CHEERON обеспечивают прочность соединения выше прочности основного материала самой арматуры. Такая исключительная производительность делает это соединение арматуры идеальным для проектов, требующих высокой сейсмостойкости и максимальной структурной целостности.
| Полузатирка | |||||
| Диаметр арматуры (мм) | Типовые размеры (мм) | ||||
| L | D | L1 | D1 | D2 | |
| 12 | 140 | 112 | 24 | 13 | 36 |
| 14 | 157 | 125 | 24 | 14.7 | 38 |
| 16 | 174 | 150 | 30 | 16.5 | 40 |
| 18 | 193 | 160 | 31 | 19 | 42 |
| 20 | 206 | 168 | 33.5 | 21 | 44 |
| 22 | 231 | 185 | 39 | 23 | 48 |
| 25 | 259 | 212 | 43 | 26 | 53 |
| 28 | 288 | 238 | 48 | 29 | 61 |

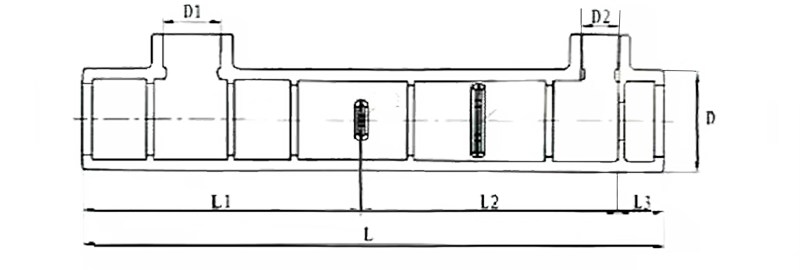

| Полная затирка | |||||||
| Диаметр арматуры (мм) | Типовые размеры (мм) | ||||||
| L | L1 | L2 | L3 | D | D1 | D2 | |
| 12 | 250 | 120 | 108.5 | 21.5 | 44 | 25 | 16 |
| 14 | 280 | 135 | 123.5 | 21.5 | 46 | 25 | 16 |
| 16 | 310 | 150 | 138.5 | 21.5 | 48 | 25 | 16 |
| 18 | 350 | 170 | 158.5 | 21.5 | 50 | 25 | 16 |
| 20 | 370 | 180 | 168.5 | 21.5 | 52 | 25 | 16 |
| 22 | 410 | 200 | 188.58 | 21.5 | 54 | 25 | 16 |
| 25 | 450 | 220 | 208.5 | 21.5 | 58 | 25 | 16 |
| 28 | 505 | 250 | 233.5 | 21.5 | 62 | 25 | 16 |
| 32 | 570 | 280 | 268.5 | 21.5 | 66 | 25 | 16 |
| 32 | 650 | 320 | 308.5 | 21.5 | 75 | 25 | 16 |
| 36 | 650 | 320 | 308.5 | 21.5 | 75 | 25 | 16 |
| 40 | 810 | 405 | 362.5 | 21.5 | 95 | 17.5 | 17.5 |

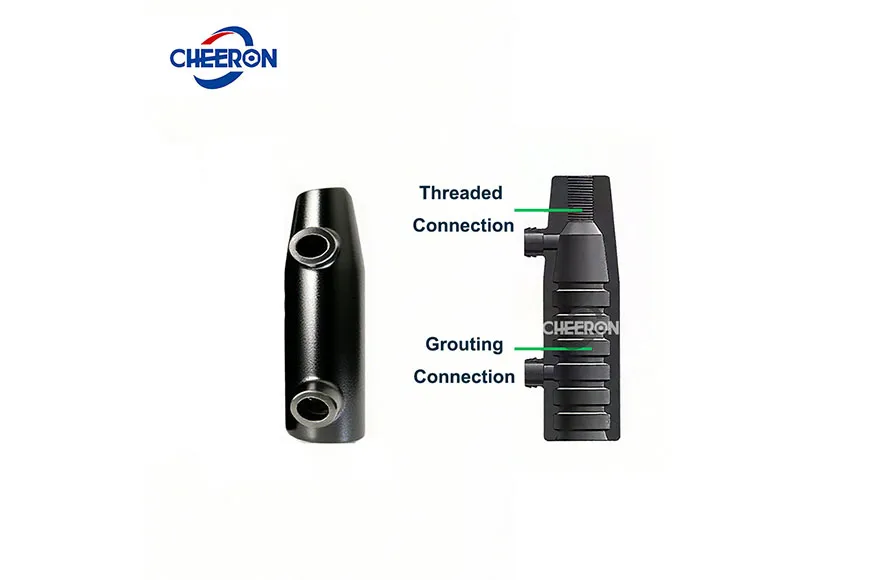

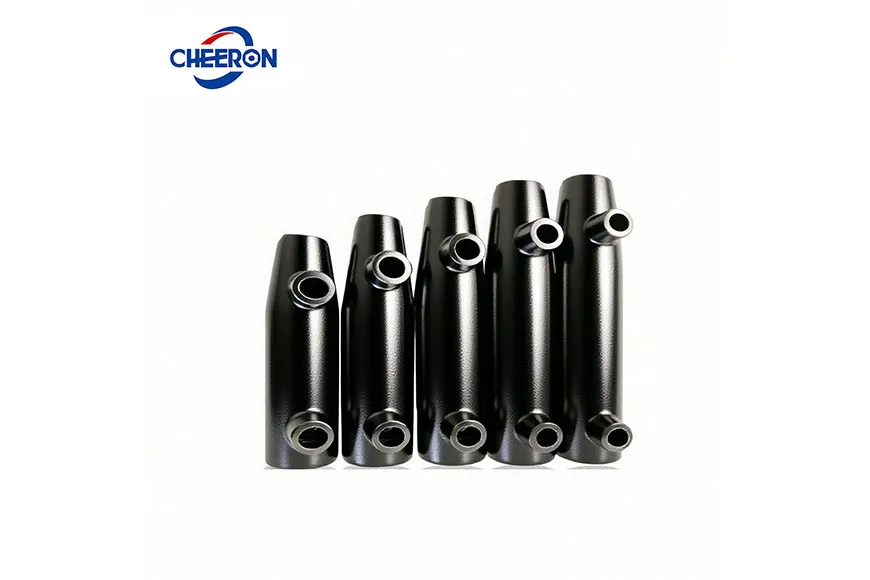

ТИП 1: Полузаливочный тип
Один конец соединяется с помощью заливочной муфты, а другой конец соединяется с инъекционной муфтой арматурного стержня механическим соединением.

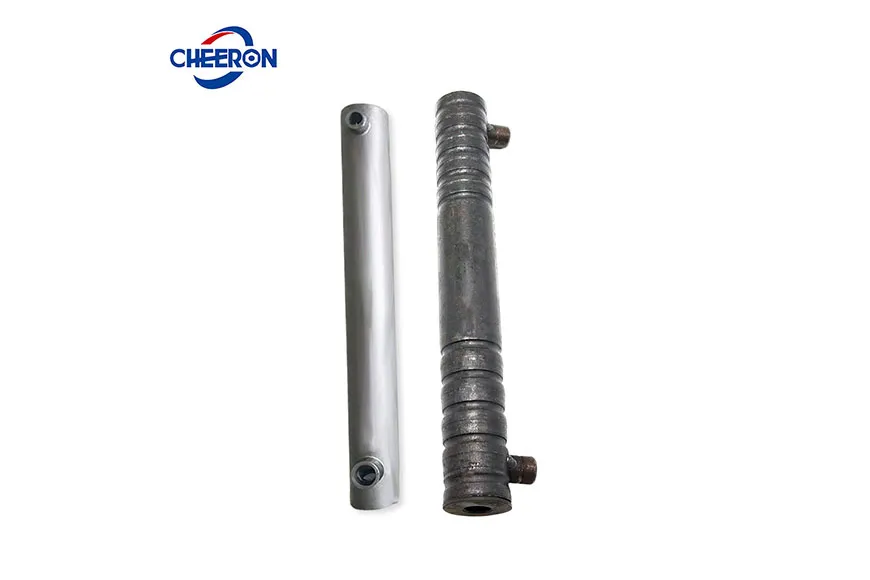

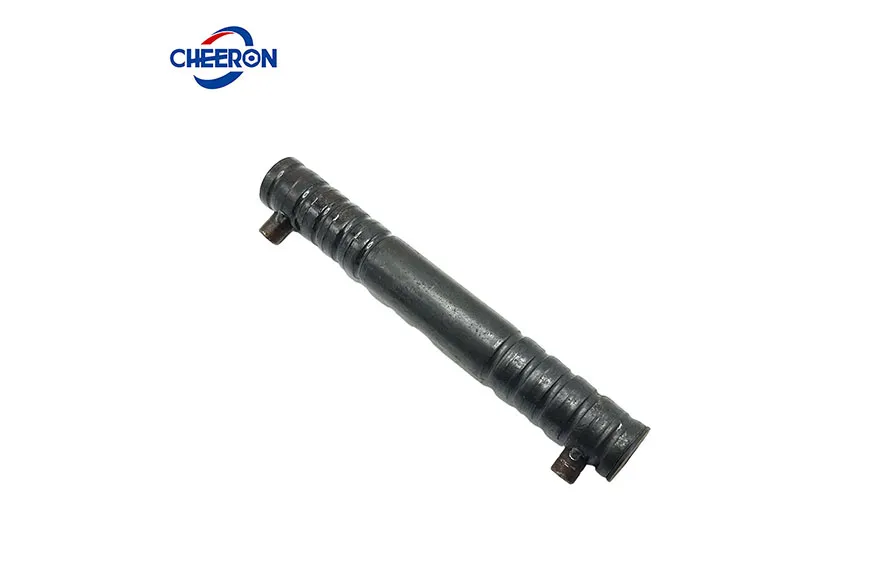

ТИП 2: Полностью заливочный тип
Заливочная муфта, оба конца которой соединяются с помощью заливки.
Полузаливочная муфта (соединение): На заводе по производству компонентов арматурная муфта необходима для обработки резьбы арматурных стержней.
Полностью заливочная муфта (соединение): Нет необходимости обрабатывать резьбу арматурных стержней на заводе по производству компонентов, что делает строительство более удобным.
Арматурная муфта применима для стыковки арматурных стержней HRB и TMT диаметром от 12 мм до 40 мм в сборных железобетонных конструкциях.
Применение конкретно включает соединения для:
Продольная несущая арматура в сборных колоннах и сборных балках (Сборные колонны и балки каркаса).
Вертикальная арматура в сборных несущих стенах (Сборные несущие стены).
Инъекционная стыковочная муфта также может использоваться для стыковки вертикальной и горизонтальной арматуры в монолитных конструкциях при ремонте или реконструкции существующих зданий (Модернизация существующих конструкций).
Для стыковки несущей арматуры в вертикальных сборных элементах могут использоваться как полузаливочные, так и полностью заливочные муфты.
Для соединения продольной несущей арматуры в горизонтальных сборных элементах на монолитной полосе закрытия могут применяться полностью заливочные муфты.
Выдающиеся сейсмические характеристики, благодаря двойному воздействию химической связи и механического сцепления между затирочным материалом и арматурными стержнями, обеспечивают энергопоглощающую способность, в 1,5 раза превышающую традиционные сварные соединения.
Срок службы муфты для инъекционного раствора достигает 100 лет, что в три раза превышает срок службы обычных сварных соединений, обеспечивая долговременную долговечность.
Благодаря стандартизированному производству сборных компонентов и точной сборке на месте, строительство становится более удобным.
