Стержни с головками, также широко известные как резьбовые анкерные пластины для арматуры, представляют собой инновационный и высокоэффективный способ механического анкерования в современных бетонных конструкциях. Данная технология дает значительные преимущества по сравнению с традиционными методами анкерования арматуры. В частности, применение этой системы механического анкерования арматуры в сложных узлах кардинально упрощает деталировку арматуры и монтаж на строительной площадке. Заменяя громоздкие загнутые стержни, она эффективно снижает загущенность арматуры и связанные с этим трудности при вязке плотно расположенной стали. Кроме того, использование анкерных пластин изначально улучшает конструктивные характеристики узла соединения и, что критически важно, повышает качество укладки и уплотнения бетона, обеспечивая лучшую долговременную долговечность и структурную целостность.
| Характеристики | Размер (Диаметр*Толщина) | Шаг | Вес (кг) |
| 12 | 33*15.5 | 2 | 0.08 |
| 14 | 33*15.5 | 2.5 | 0.08 |
| 16 | 38*16 | 2.5 | 0.08 |
| 18 | 43*18 | 2.5 | 0.13 |
| 20 | 49*20 | 2.5 | 0.15 |
| 22 | 52*22 | 2.5 | 0.2 |
| 25 | 60.5*25.5 | 3 | 0.3 |
| 28 | 66*29 | 3 | 0.38 |
| 32 | 76.5*32 | 3 | 0.58 |
| 36 | 85*36 | 3 | 1 |
| 40 | 95*40 | 3 | 1.3 |

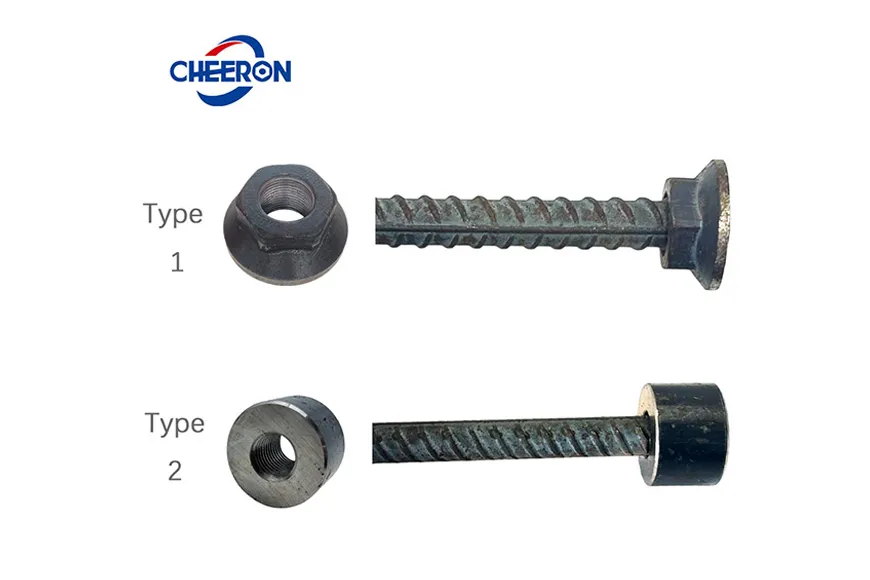

Тип 1:

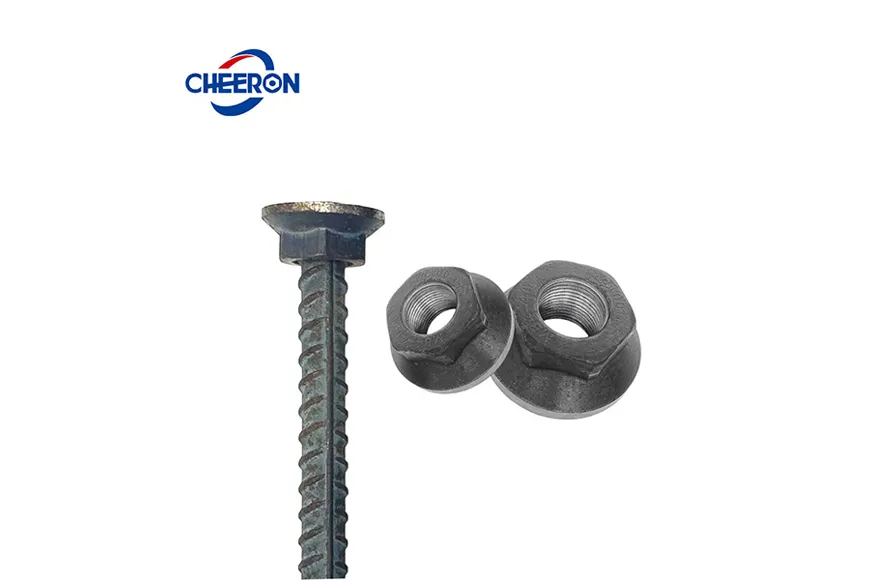

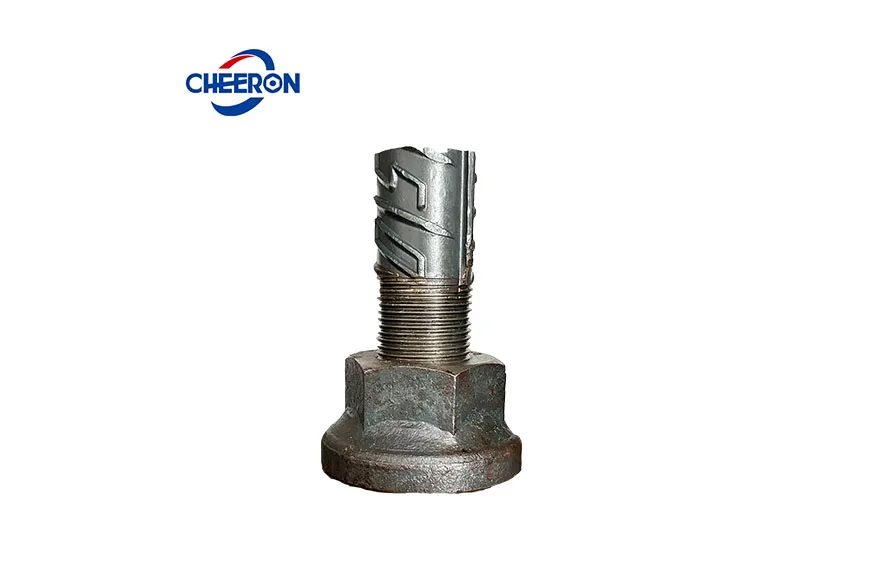

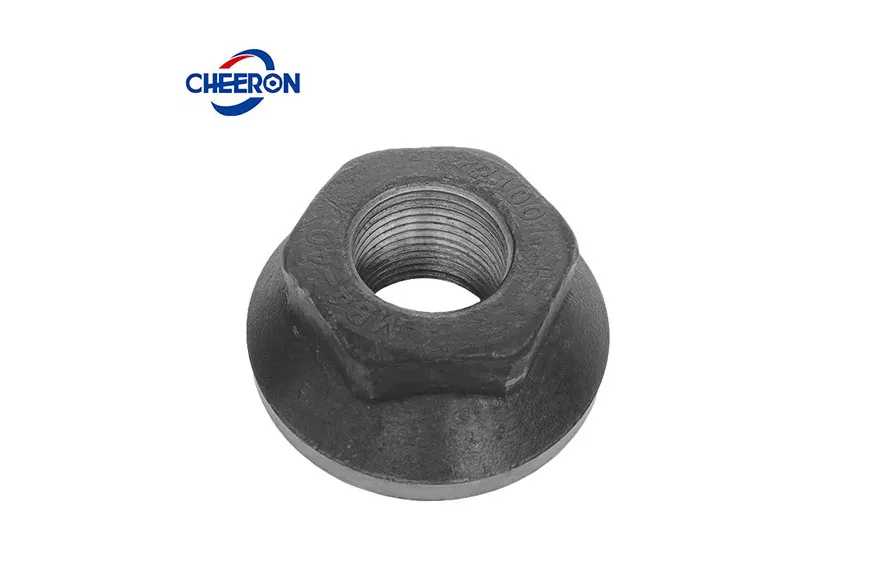

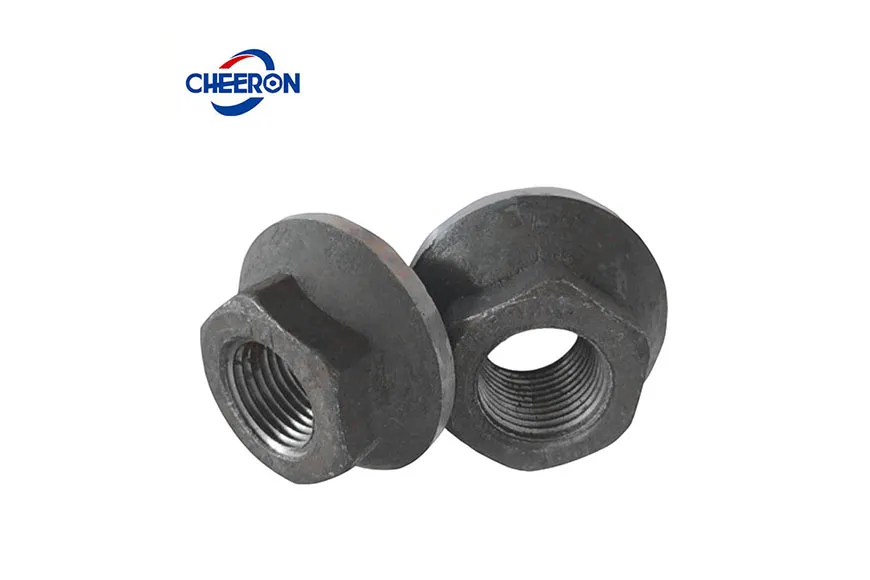

Шестигранный стержень с головкой: анкерная пластина, объединяющая опорную плиту (несущую пластину) и гайку (соединительный конец) в одно целое и соединяемая с верхней частью арматурного стержня с помощью прямой резьбы.
Тип 2:

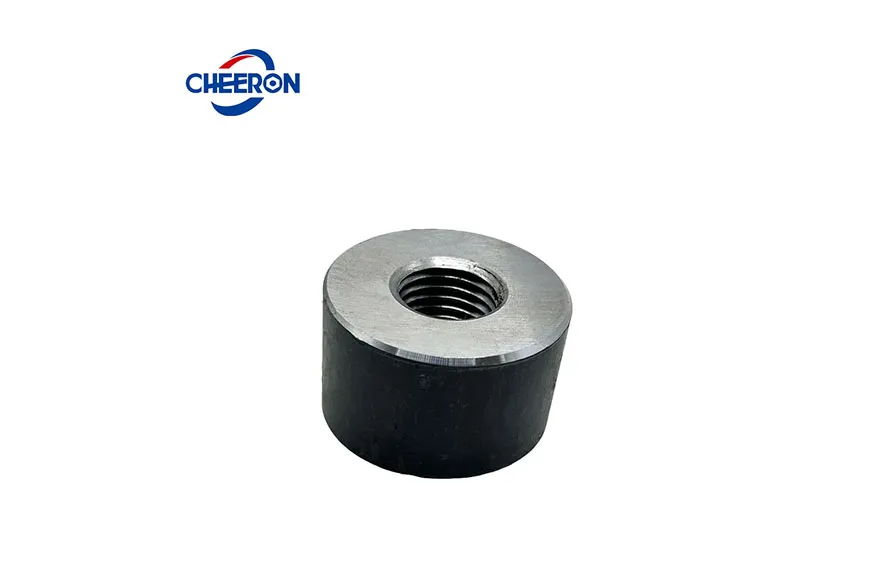

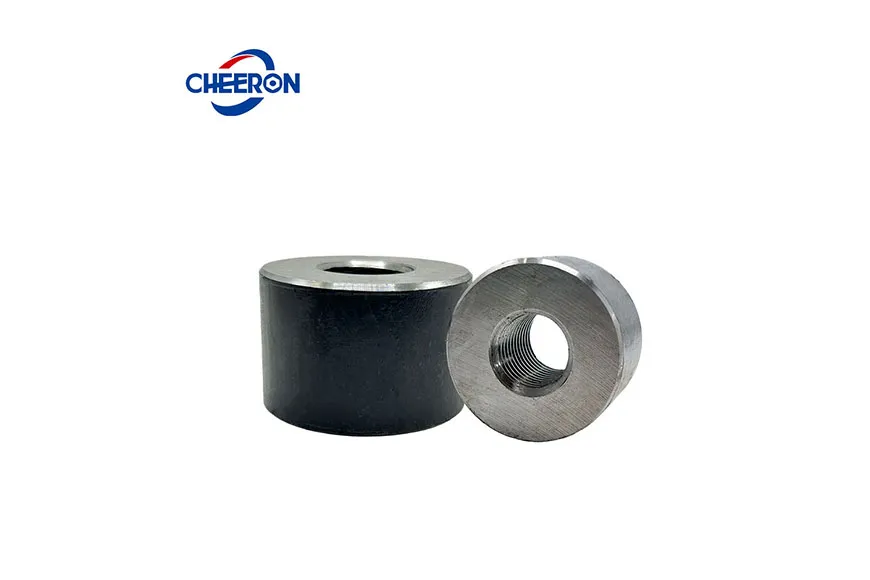

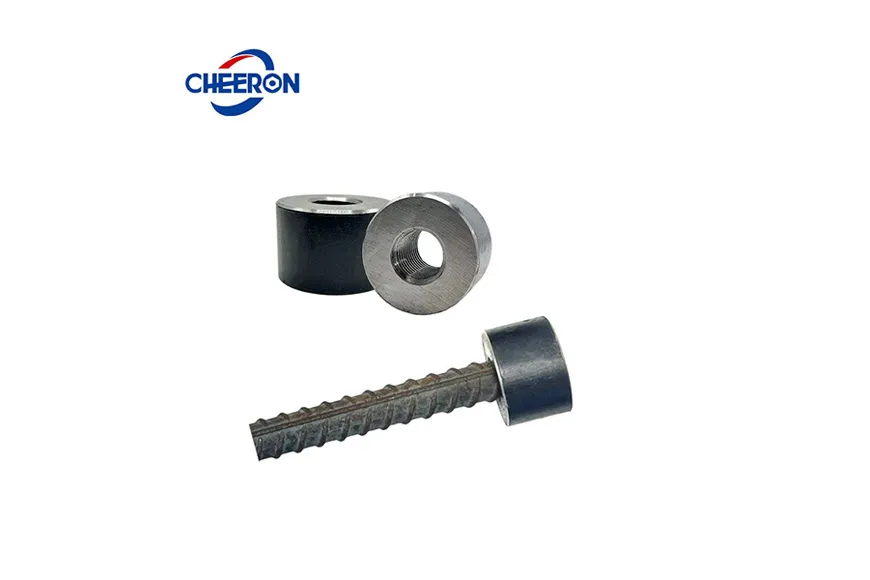

Круглый соединитель с головкой (терминатор): эта система предполагает соединение круглого соединителя с головкой (или терминаторного соединителя) с прямолинейным резьбовым концом арматурного стержня.
По сравнению с традиционной технологией анкеровки арматурных стержней, технология механической анкеровки арматуры в сложных узлах позволяет упростить строительство работ с арматурой.
Это снижает сложность вязки плотных и перегруженных арматурных стержней и повышает несущую способность узлов.
Технология также улучшает качество бетонирования, демонстрируя, как специализированные типы соединителей арматуры развиваются для решения конкретных задач анкеровки.
Стержни с головкой могут производиться на заводе и поставляться в готовом виде, заменяя традиционную анкеровку гнутыми и прямыми арматурными стержнями, что позволяет экономить сталь и упрощает строительство.
Армирование стержнями с головкой используется для замены традиционного гнутого армирования в узлах соединения балок и колонн каркасных конструкций.
Оно применяется в качестве поперечной арматуры для опор свободно опертых балок, балок или плит, заменяя анкеровку традиционных гнутых и прямых стержней.

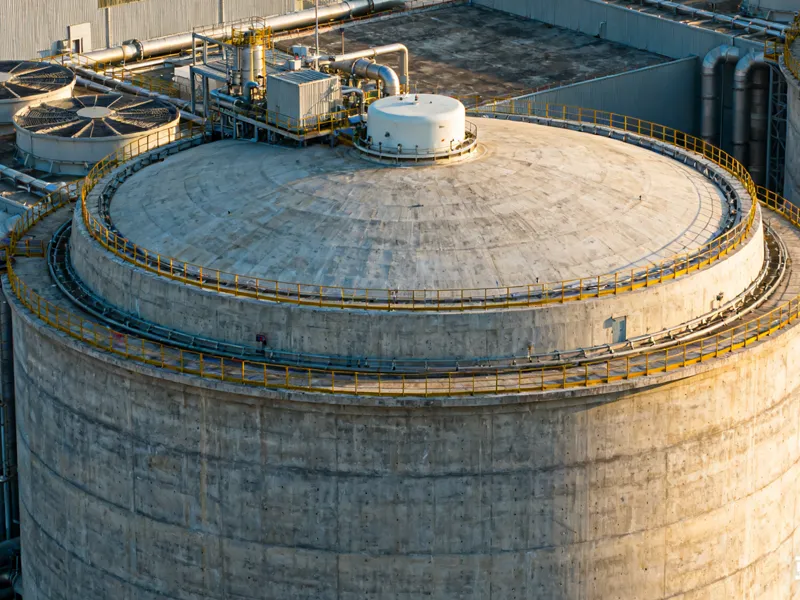

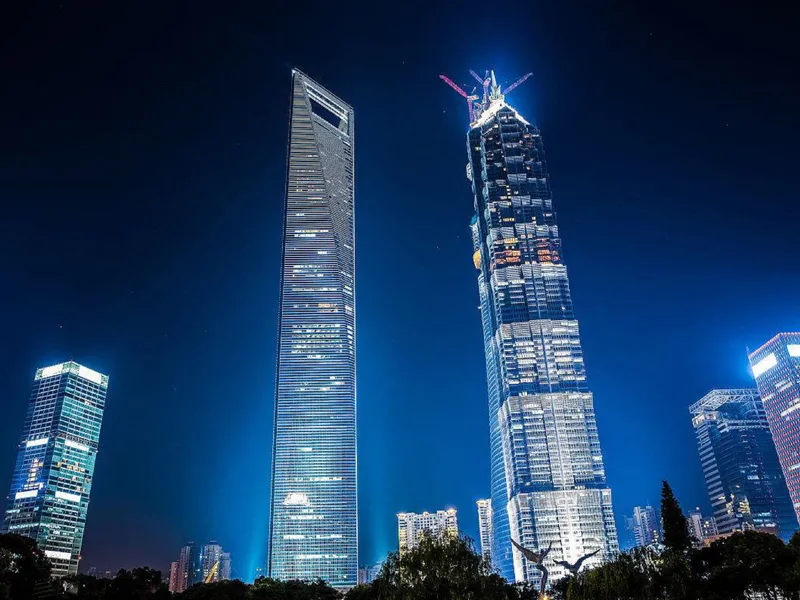

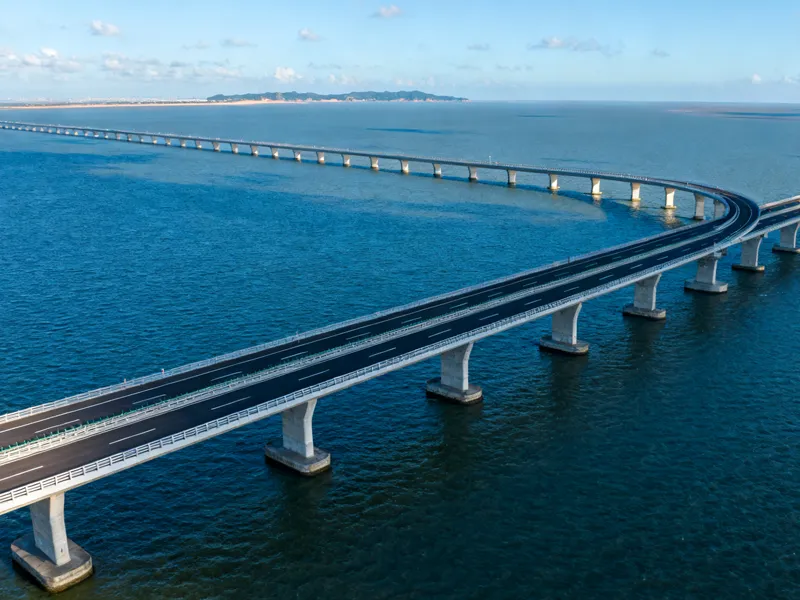

Стержни с головкой имеют широкий спектр применения. Проекты гражданского и промышленного строительства, включая здания, мосты, гидротехнические и гидроэнергетические сооружения, атомные электростанции, метрополитены и т. д., требуют большого количества арматурных стержней и нуждаются в технологии анкеровки арматуры.
Время выполнения анкерной операции для одного арматурного стержня не превышает 3 минут (экономия 50% рабочего времени по сравнению с зацеплением крюком), и возможно выполнение работ с предварительным изготовлением (например, завершение монтажа анкерной пластины до общего подъема каркаса из анкерной арматуры).
Механическое анкерование не имеет зоны термического влияния для сварки. В районах, часто подверженных тайфунам, узлы анкерных пластин не имеют деформации сдвига после 2 миллионов циклов испытаний нагрузкой, что превосходит сварное анкерование.
Вместо традиционного анкерного крепления крюками уменьшается перекрестная интерференция в зоне густого армирования. Поперечные соединительные стержни используют анкерные плиты вместо крюков, чтобы решить проблему коллизии арматуры в монолитном участке.
