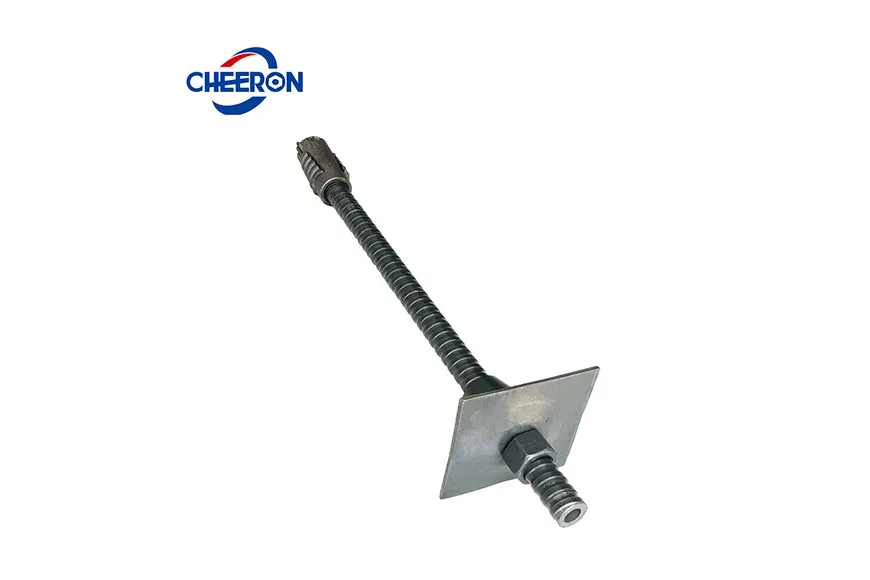

Механический анкерный болт представляет собой новый тип предварительно напряженного анкерного болта, остроумно сочетающего в себе скальные анкерные болты и концевые расширительные оболочки. После установки анкерного болта с расширительной оболочкой и цементацией предварительное напряжение сразу же обеспечивается раскрытием стальных расширительных анкерных креплений, что позволяет своевременно контролировать ослабление и деформацию окружающей породы и способствовать образованию кольца сжимающих напряжений в окружающей породе в пределах зоны анкеровки, дополнительно усиливая эффект укрепления породы анкерным болтом и устойчивость проекта.
| Корпус анкерного болта | Механические анкерные крепежные элементы | ||||
| Диаметр | Нижний предел текучести | Максимальное усилие | Полное удлинение при максимальном усилии | Предельная несущая способность | Применимый диаметр анкерного отверстия |
| 25mm | ≥150kN | ≥200kN | ≥5% | ≥84kN | 40-45mm |
| 32mm | ≥280kN | ≥360kN | ≥126kN | 51-56mm | |
| 38mm | ≥400kN | ≥500kN | ≥196kN | 65-70mm | |
| 51mm | ≥630kN | ≥800kN | ≥260kN | 76-90mm | |

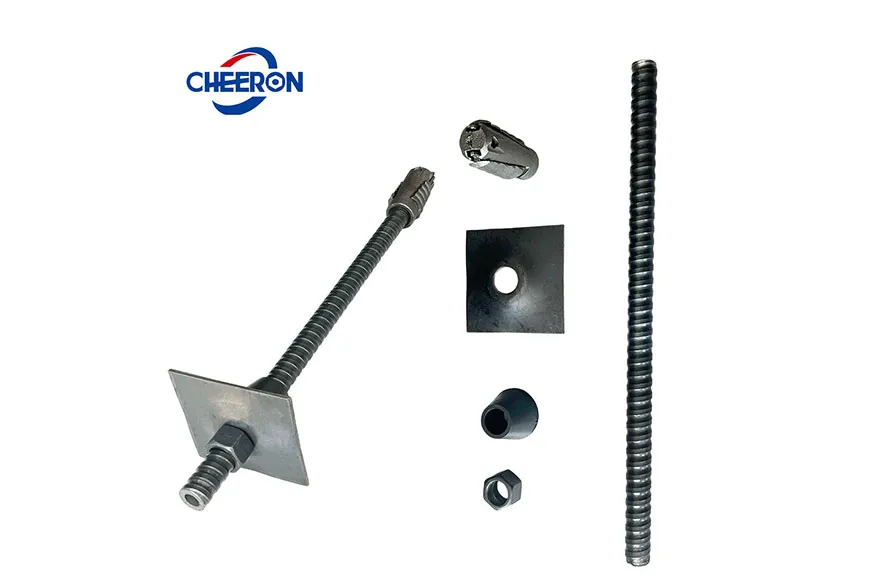

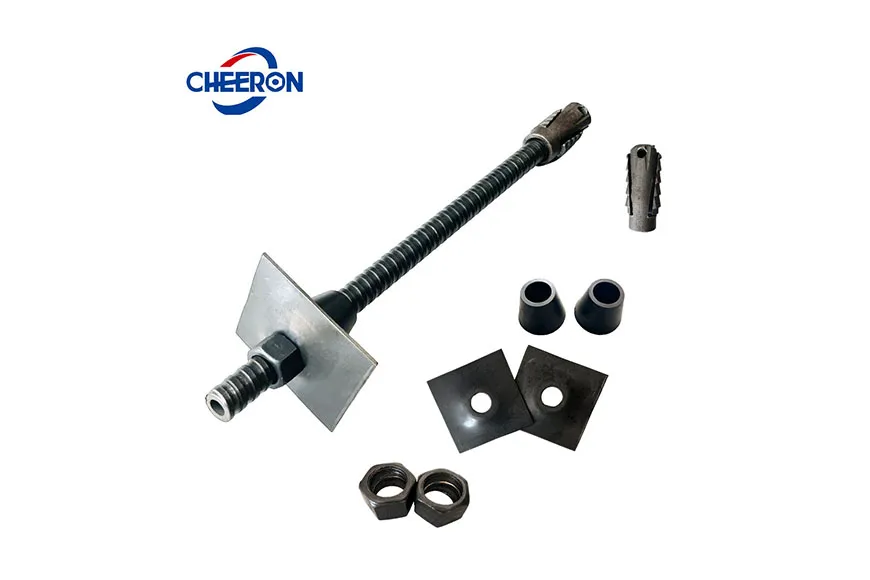

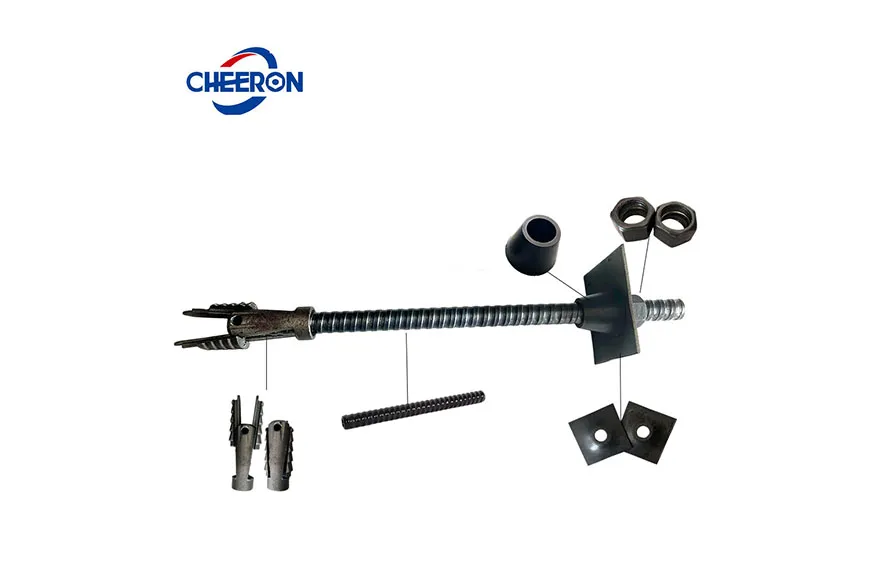

Анкерный болт с расширяющейся оболочкой предварительно напряженного полого затирочного типа должен состоять из полого стержневого корпуса, стальных расширяющихся оболочек анкерных креплений, затирочных пробок, затирочных труб, прокладок и шестигранных гаек.
Анкерная головка с расширяющейся оболочкой имеет механическую конструкцию. Благодаря натяжению и фиксации она может немедленно создавать поддерживающую силу, быстро зажимать горную массу и способствовать образованию свода давления, тем самым эффективно подавляя разрыхление окружающей породы.
Эта система анкерных болтов обеспечивает начальное предварительное напряжение от 60 кН до 150 кН за счет натяжения на раннем этапе, формируя активную поддержку, при этом несущая способность одного анкера составляет ≤200 кН. На более позднем этапе она преобразуется в пассивный механизм поддержки полной длины за счет склеивания при полном заполнении затиркой. Такой метод комбинирования позволяет не только допускать умеренную деформацию окружающей породы, но и полностью использовать ее несущую способность, обеспечивая надежную техническую гарантию стабильности окружающей породы.
Стержни могут быть вставлены первыми, а затем прикладывается предварительное напряжение перед затиркой. Затирочный раствор течет от нижнего конца к головке анкерного стержня через полую стальную трубу, что может обеспечить полное заполнение.
Предварительно напряженный анкерный болт с расширяющейся оболочкой и затиркой может эффективно поддерживать общую стабильность разрушенного горного слоя после выемки за счет приложения достаточного предварительного напряжения и полной поддержки склеивания, избегая нестабильности или даже обрушения окружающей породы, и обладает хорошим анкерным эффектом и долговечностью.
Анкерные стержни с расширяющейся оболочкой и цементацией используются в подземных сооружениях в высоконапряженных горных породах, где происходит горный удар.
Распорный анкерный болт с цементацией эффективно поддерживает общую стабильность трещиноватого слоя породы.
Расширяющиеся анкерные стержни с тампонажной оболочкой используются для анкерного крепления в проектах поддержки, где породы являются твердыми или средней твердости.
