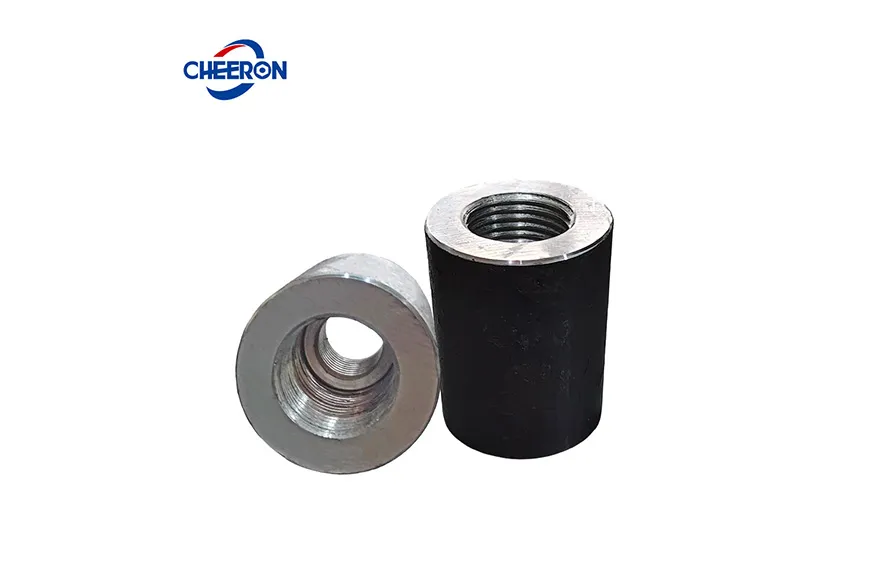

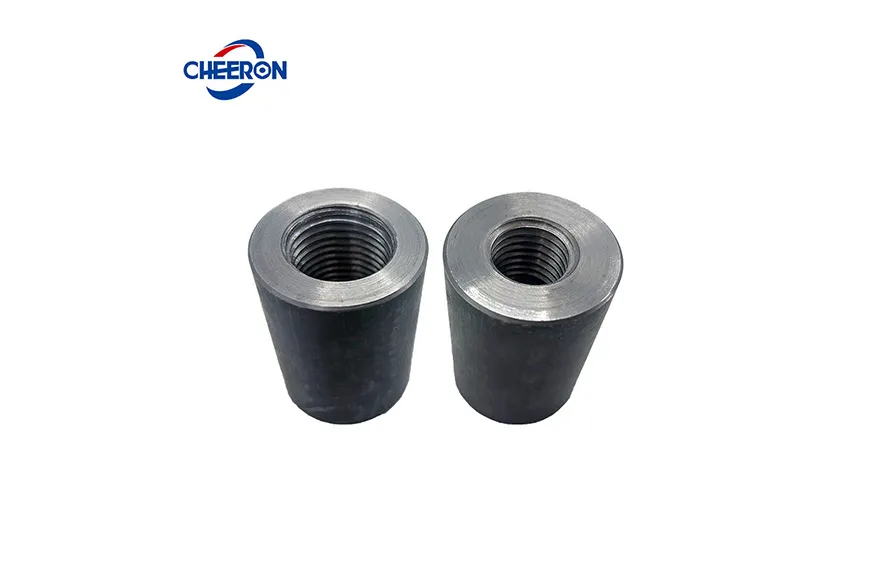

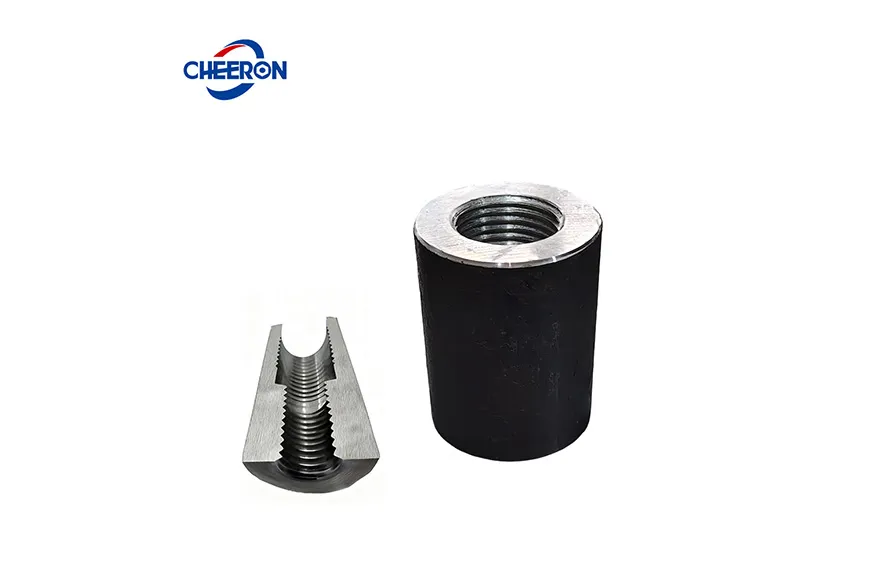

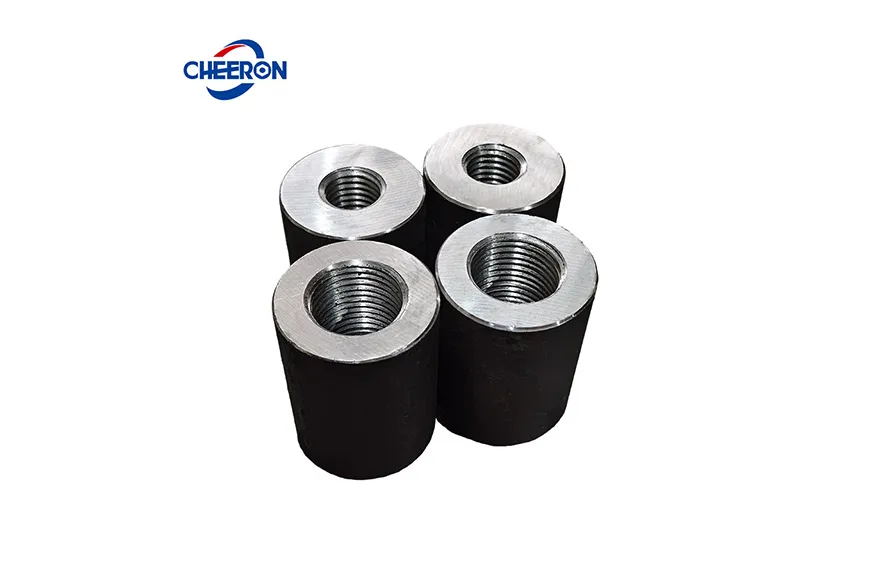

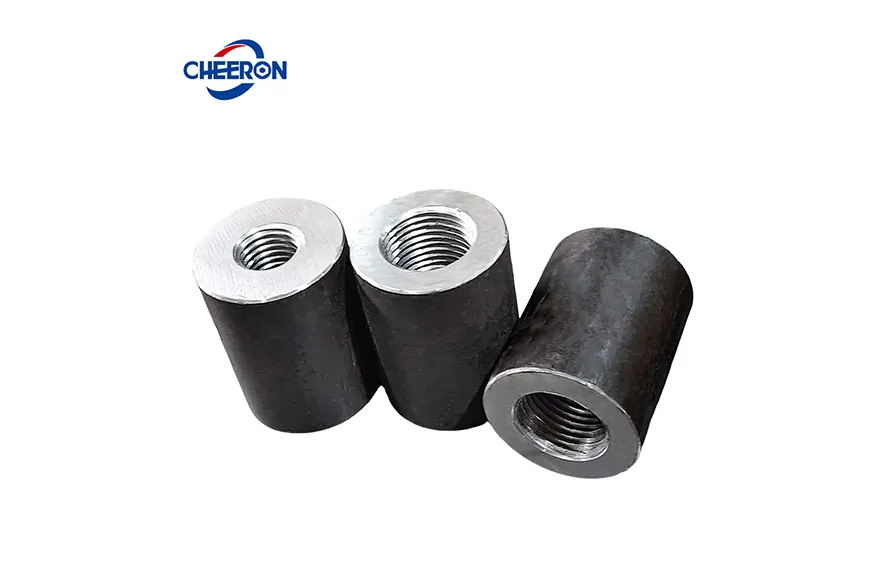

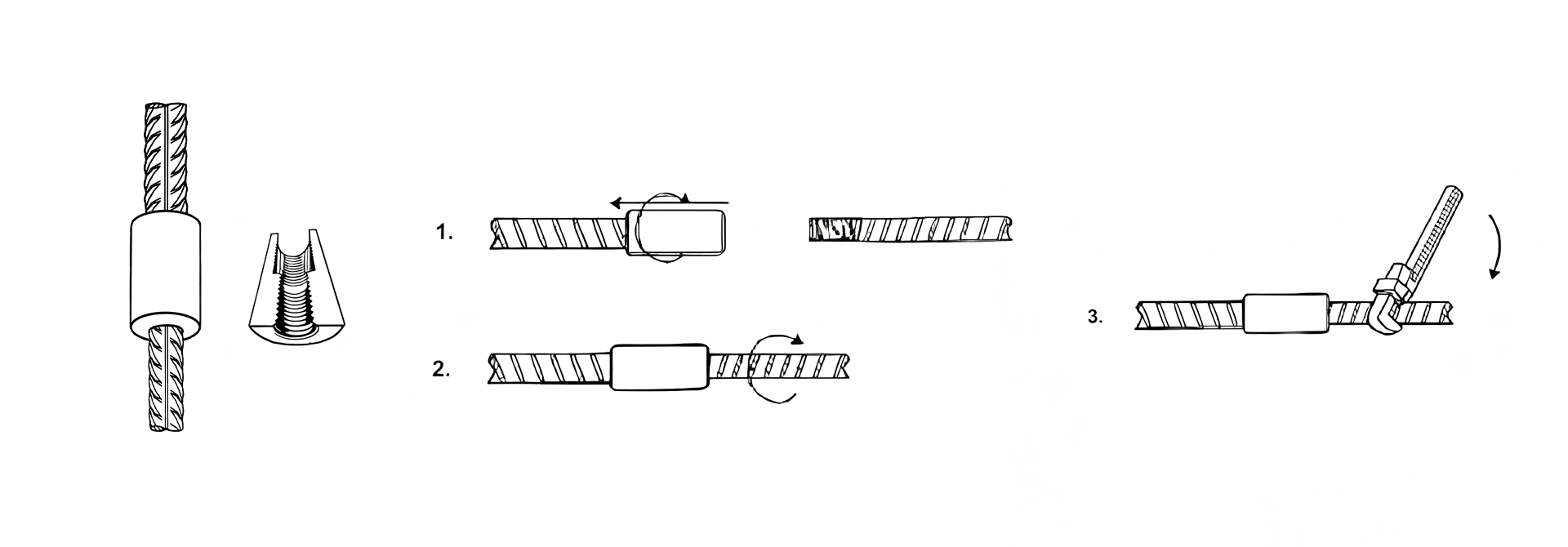

Редукционный резьбовой соединитель арматуры Cheeron — это разновидность параллельного резьбового соединителя. В отличие от стандартных резьбовых муфт, редукционные муфты предназначены для соединения двух стержней арматуры разного диаметра. Проще говоря, редукционный соединитель арматуры соединяет стержень меньшего диаметра с одного конца и стержень большего диаметра с другого. Различия в диаметре арматуры часто встречаются при строительстве колонн каркаса, включая случаи, когда продольная арматура верхней колонны имеет больший диаметр, чем у нижней колонны, или наоборот. В таких ситуациях для соединения требуются редукционные соединители арматуры, что является наиболее эффективным и простым решением.
.webp "Переходной соединитель")
.webp "Переходной соединитель")
.webp "переходный соединитель")
.webp "переходная муфта")
.webp "Переходная муфта")
 | ||||
| Диаметр арматуры | Наружный диаметр (мм) | Длина (мм) | ||
| мм | ||||
| Уровень прочности арматуры ≤400 | Уровень прочности арматуры 500 | Уровень прочности арматуры ≤400 | Уровень прочности арматуры 500 | |
| 12 | 18 | 19 | 28 | 32 |
| 14 | 21 | 22.5 | 32 | 36 |
| 16 | 24 | 25.5 | 36 | 40 |
| 18 | 27 | 28.5 | 41 | 46 |
| 20 | 30 | 31.5 | 45 | 50 |
| 22 | 32.5 | 34.5 | 49 | 54 |
| 25 | 37 | 39.5 | 56 | 62 |
| 28 | 41.5 | 44 | 62 | 68 |
| 32 | 47.5 | 50.5 | 70 | 76 |
| 36 | 53 | 56.5 | 78 | 84 |
| 40 | 59 | 62.5 | 86 | 92 |
| 50 | 74 | 78 | 106 | 112 |
Это устраняет необходимость в стартовых стержнях или устанавливаемой после резьбовой арматуре, упрощая строительство.
Обеспечивает передачу усилия по прямой линии.
Высокая прочность на растяжение, соответствующая международным стандартам ISO.
Строительные работы удобны и могут выполняться во всех направлениях и круглосуточно.
Настраиваемый, он ускоряет ход проекта.
Применение: В основном используется в случаях, когда диаметры арматурных стержней на обоих концах различаются. Например, в колоннах зданий стержни обычно становятся тоньше по мере движения вверх. Именно здесь используются прямые резьбовые муфты для стержней переменного диаметра.

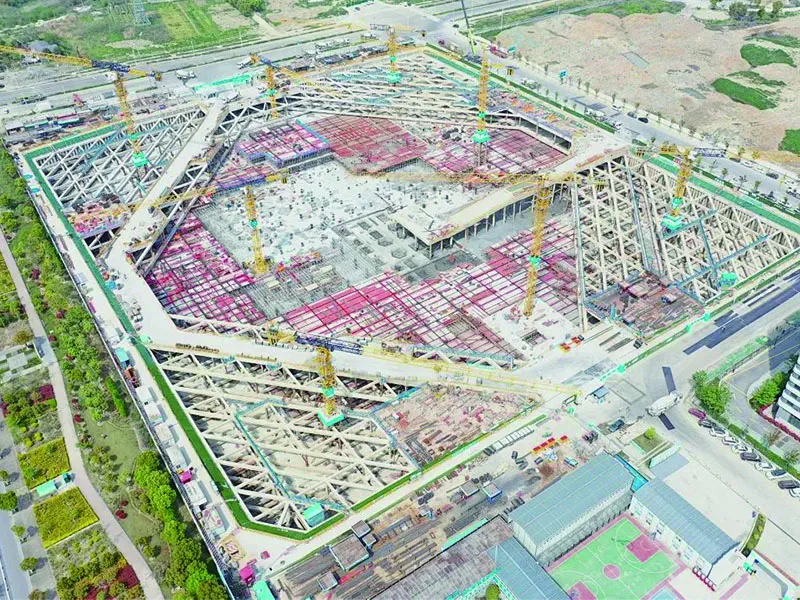

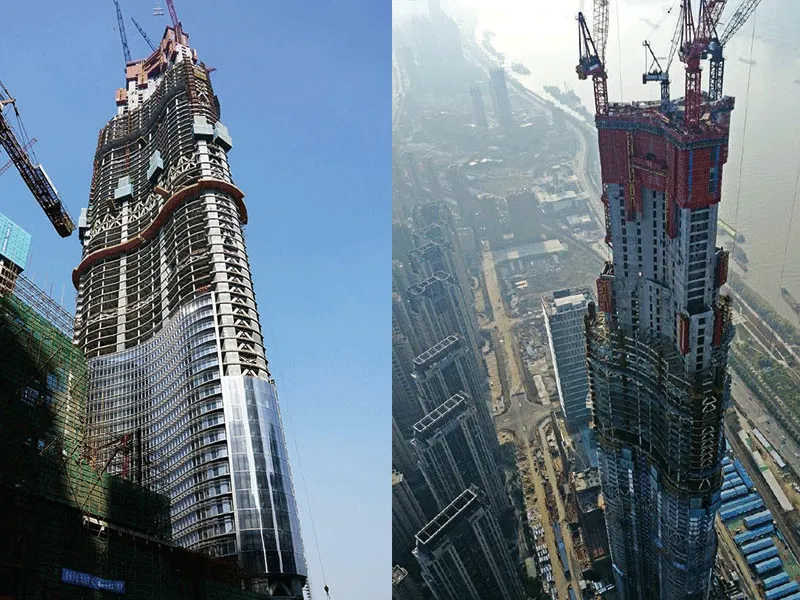

При строительстве соединений арматурных стержней в сверхвысотных зданиях технология прямого резьбового муфтового соединения стала предпочтительным методом для соединения арматуры основных несущих элементов (таких как гигантские колонны, сдвиговые стены ядра) благодаря своей высокой эффективности и надежности.
Муфта для арматурных стержней с прямой резьбой переменного диаметра, благодаря усовершенствованному проектированию сейсмических характеристик, эффективно реагирует на различные сейсмические нагрузки.

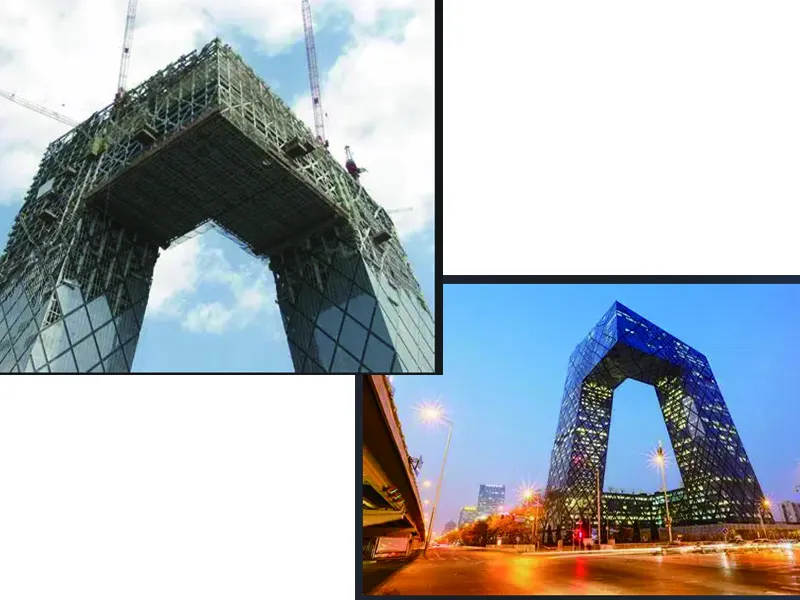

Соединение редукционной втулки гарантирует, что консольный узел может выдерживать воздействие внешних сил, таких как ветровая нагрузка и сейсмическая нагрузка.
