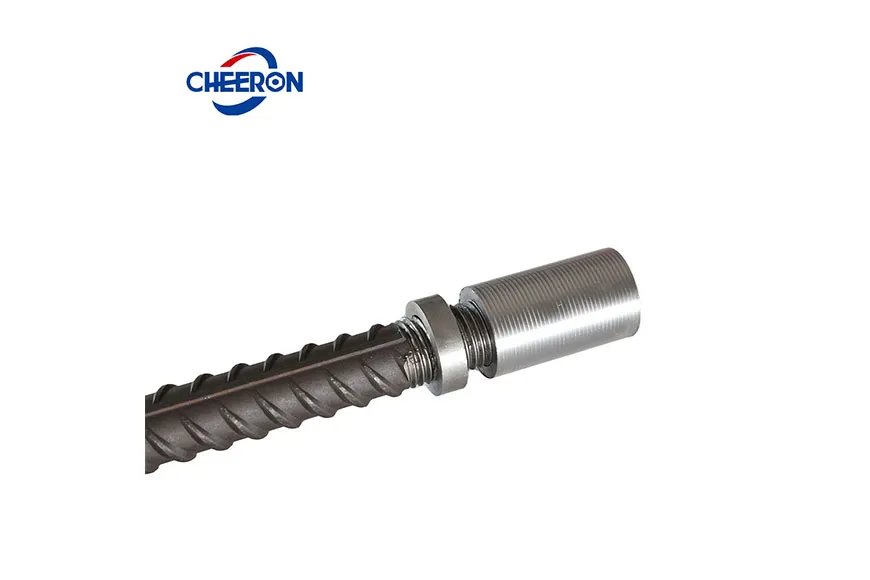

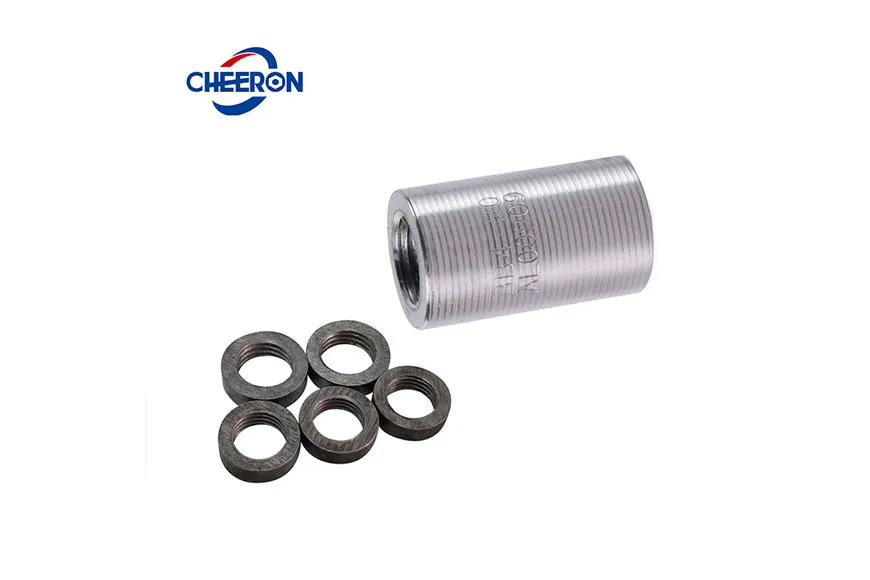

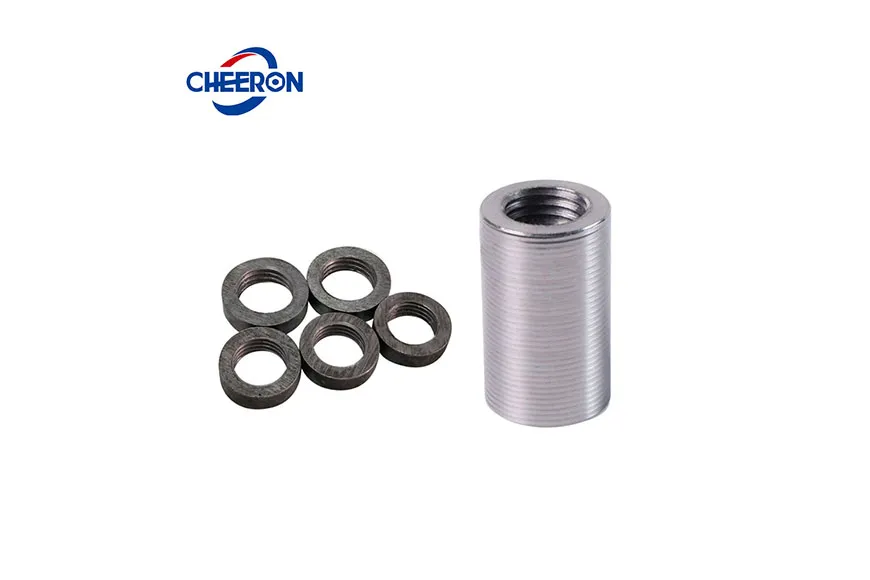

Стопорная резьбовая муфта

Технические характеристики стопорной гайки для резьбового соединителя арматуры

Диаметр арматуры	Наружный диаметр (мм)		Длина (мм)
мм
	Уровень прочности арматуры ≤400	Уровень прочности арматуры 500	Уровень прочности арматуры ≤400	Уровень прочности арматуры 500
12	18	19	28	32
14	21	22.5	32	36
16	24	25.5	36	40
18	27	28.5	41	46
20	30	31.5	45	50
22	32.5	34.5	49	54
25	37	39.5	56	62
28	41.5	44	62	68
32	47.5	50.5	70	76
36	53	56.5	78	84
40	59	62.5	86	92
50	74	78	106	112

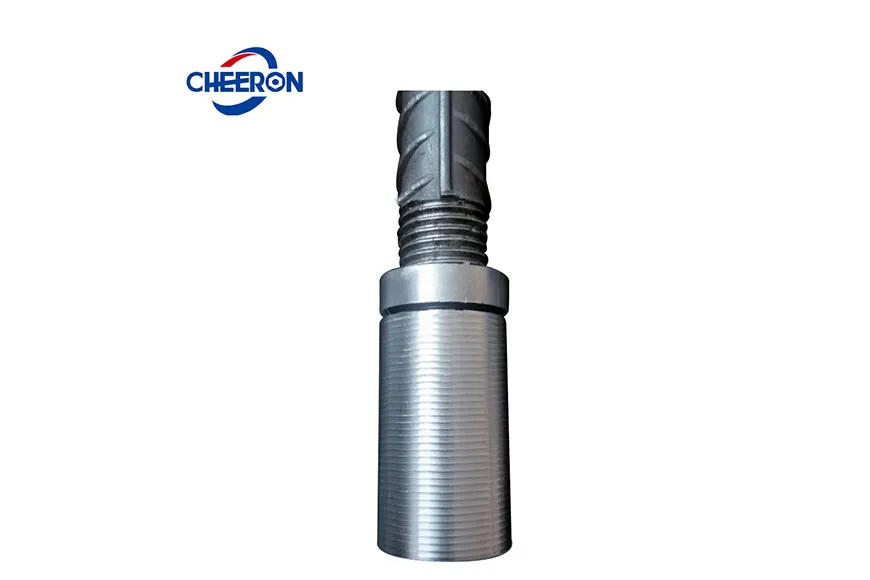

Установка и использование муфты с контргайкой

• Резьбовые муфтовые соединения могут использоваться на стройплощадке для соединения вертикальных, горизонтальных или расположенных под любым углом наклона арматурных стержней из стали HRB, TMT и других высокопрочных арматурных стержней диаметром от 12 до 50 мм (#4 до #14).

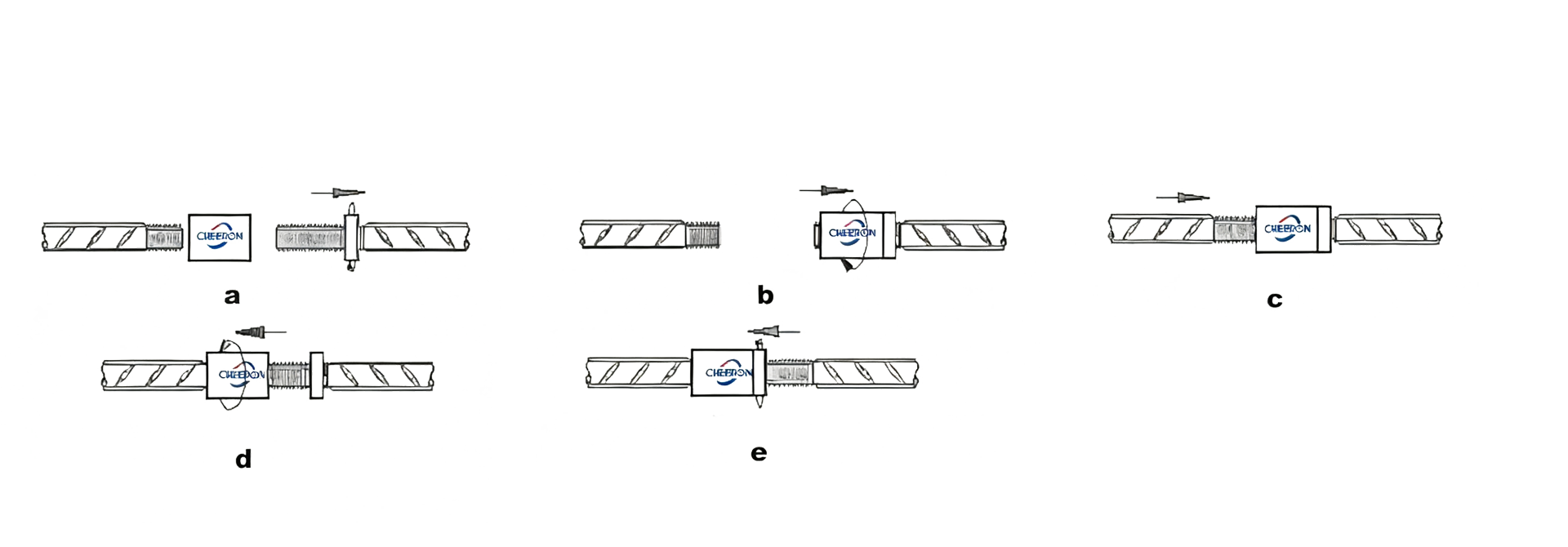

• Метод строительства: Один конец арматурного стержня обрабатывается в полную резьбу, а другой конец обрабатывается в прямую резьбу, и они соединяются с помощью стопорной гайки и муфты. Вкрутите стопорную гайку в удлиненную резьбу арматурного стержня, вкрутите соединительную муфту в другой конец, затем поверните соединительную муфту в противоположном направлении и затяните стопорную гайку.




Это используется в ситуациях, когда резьбовая арматура вообще не может вращаться, например, при изгибе арматурных стержней и взаимном соединении арматурных каркасов в мостах, буронабивных сваях и т.д.
