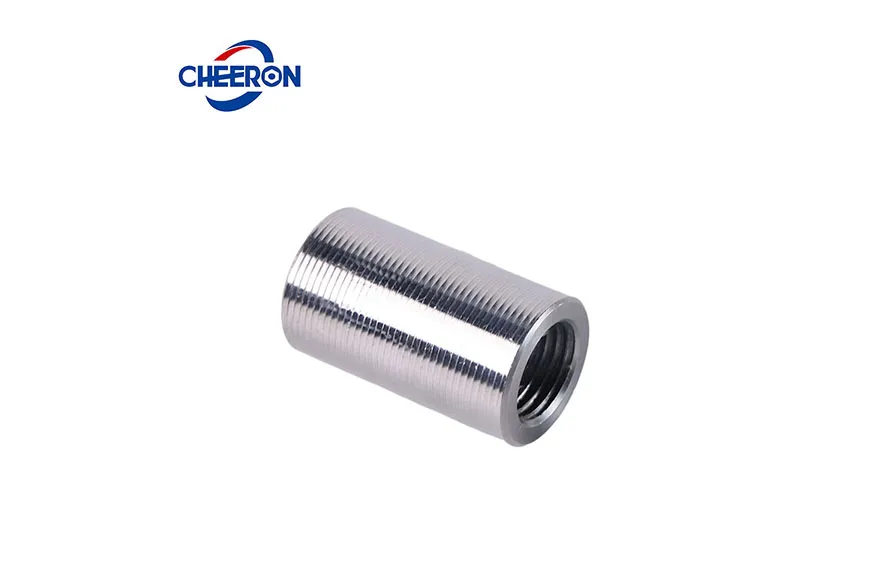

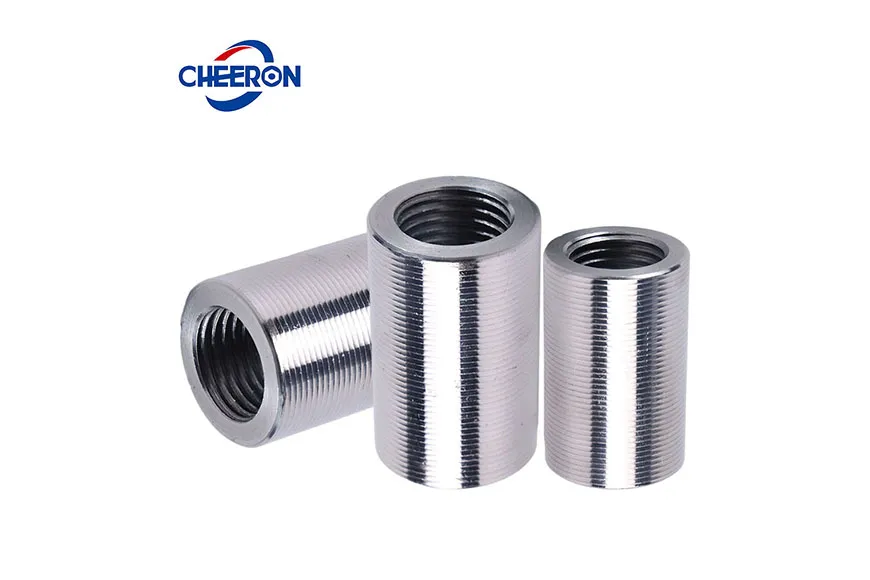

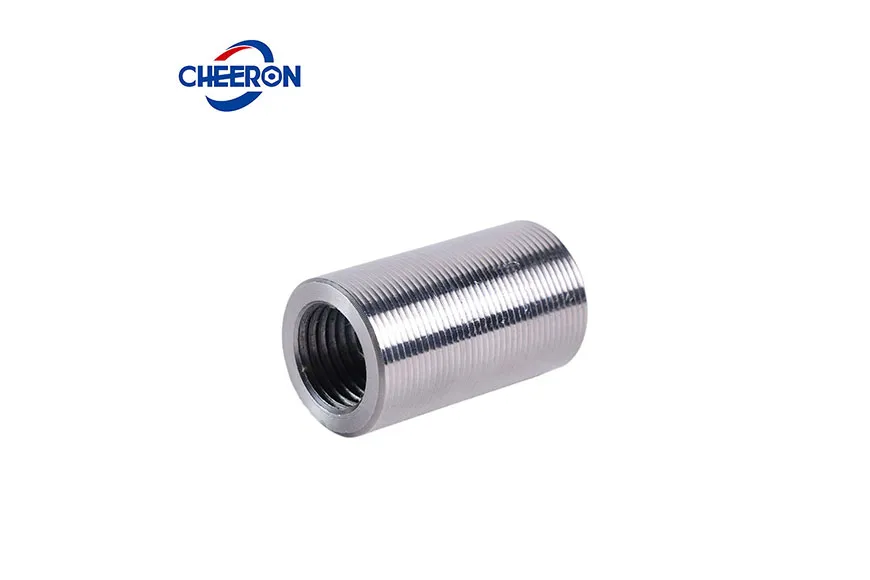

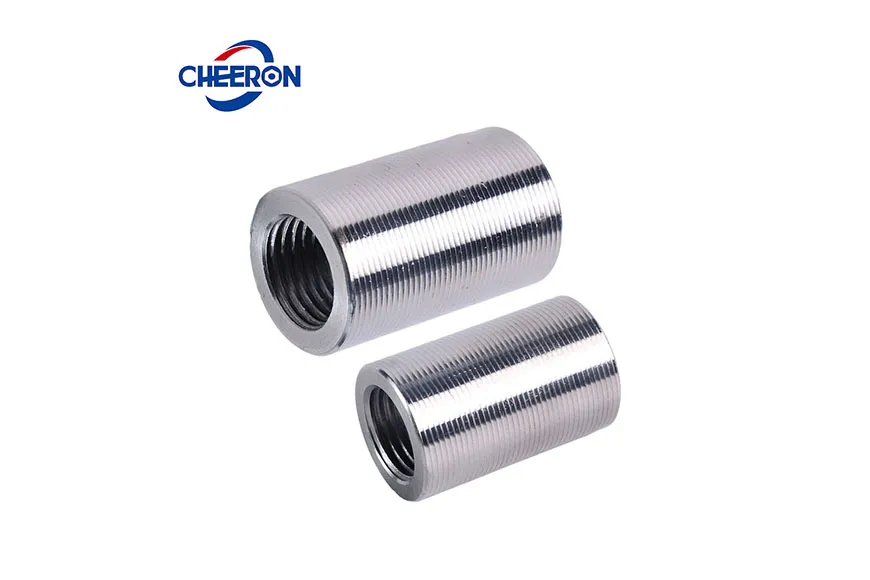

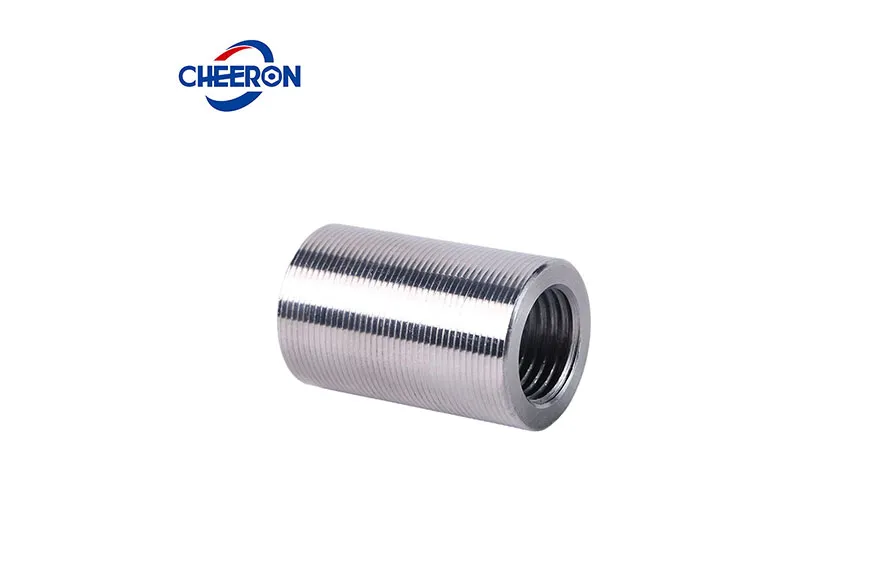

Механическая система соединения арматурных стержней является технологией третьего поколения для стыков арматуры после связывания и сварки. Резьбовое соединение с накаткой прямой резьбы представляет собой один из видов механического соединения арматурных стержней. Муфта для соединения с удалением ребер и накаткой прямой резьбы объединяет процессы удаления ребер и накатки. Она отличается высокой точностью формируемой резьбы и длительным сроком службы накатного ролика. В настоящее время это основная технология соединения муфт с прямой резьбой.
| Диаметр арматуры, мм | Наружный диаметр, мм | Длина, мм | ||
| Уровень прочности арматуры ≤400 | Уровень прочности арматуры 500 | Уровень прочности арматуры ≤400 | Уровень прочности арматуры 500 | |
| 12 | 18 | 19 | 28 | 32 |
| 14 | 21 | 22.5 | 32 | 36 |
| 16 | 24 | 25.5 | 36 | 40 |
| 18 | 27 | 28.5 | 41 | 46 |
| 20 | 30 | 31.5 | 45 | 50 |
| 22 | 32.5 | 34.5 | 49 | 54 |
| 25 | 37 | 39.5 | 56 | 62 |
| 28 | 41.5 | 44 | 62 | 68 |
| 32 | 47.5 | 50.5 | 70 | 76 |
| 36 | 53 | 56.5 | 78 | 84 |
| 40 | 59 | 62.5 | 86 | 92 |
| 50 | 74 | 78 | 106 | 112 |

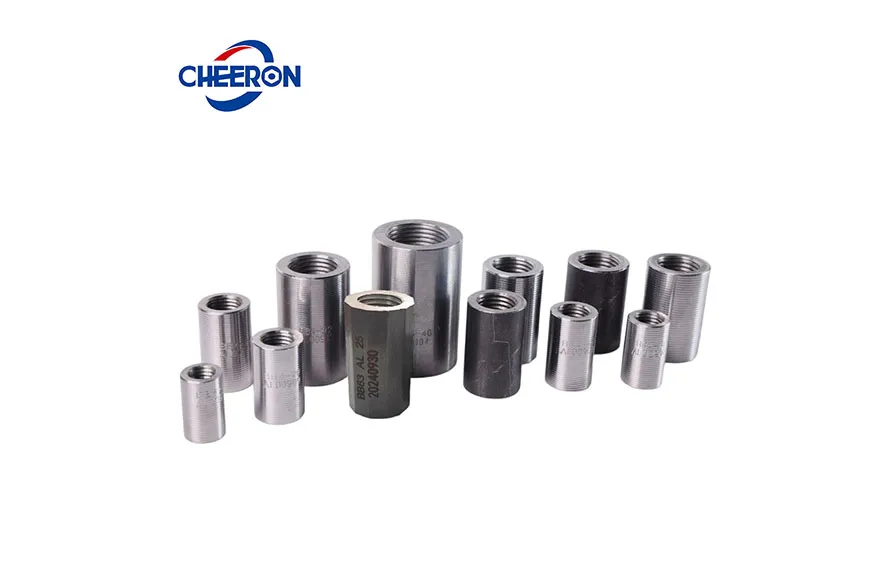

Резьбовые муфтовые соединения могут использоваться на объекте для соединения вертикальных, горизонтальных или под любым углом наклона резьбовых стержней диаметром от 12 до 50 мм (№4 – №14) из стали HRB, TMT и других высокопрочных марок.
Соединение обладает высокой прочностью, прочность на растяжение стыка эквивалентна прочности основного материала. Механические свойства соответствуют сейсмическим требованиям строительных конструкций.
Изготовлено из высококачественной стали 45C/40Cr, оборудование с ЧПУ обеспечивает высокую точность подгонки резьбы, снижая риски качества.
Не подвержено воздействию низких температур и влажной среды на большой высоте, не имеет дефектов зоны термического влияния, повышает эффективность строительства.

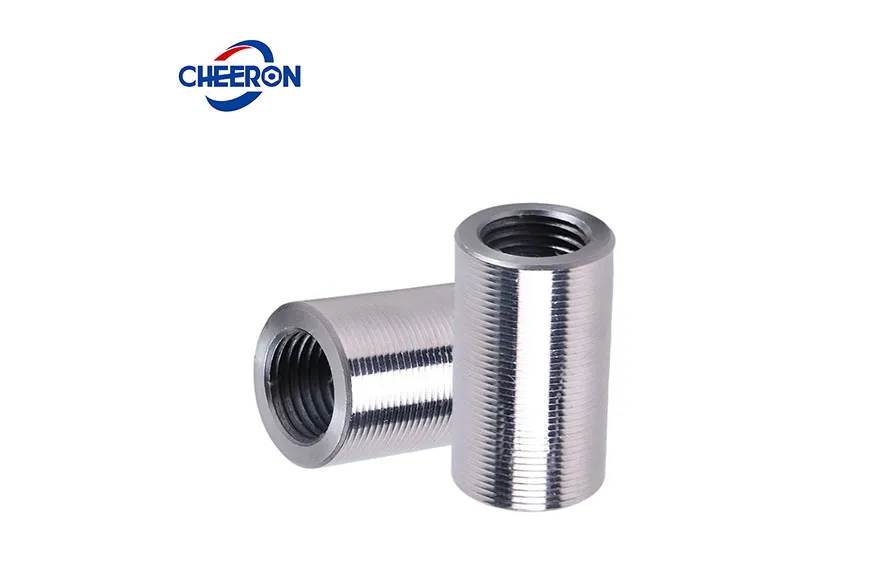

Применение: Прямые резьбовые соединения подходят для массового использования благодаря высокой эффективности и экономичности. Они применимы для несущих элементов, таких как балки, колонны и стены высотных зданий, мостов и крупных инфраструктурных объектов, требующих сейсмостойкости.
Метод строительства: Процесс удаления ребер осуществляется с помощью станка для удаления ребер и нарезки резьбы. Сначала продольные и поперечные ребра на стыках арматурных стержней удаляются и обрезаются, чтобы диаметры стержней достигли одинакового размера перед нарезкой резьбы, а затем накатываются прямые резьбы. Наконец, используется специально разработанная муфта с прямой резьбой для соединения. Этапы строительства следующие:

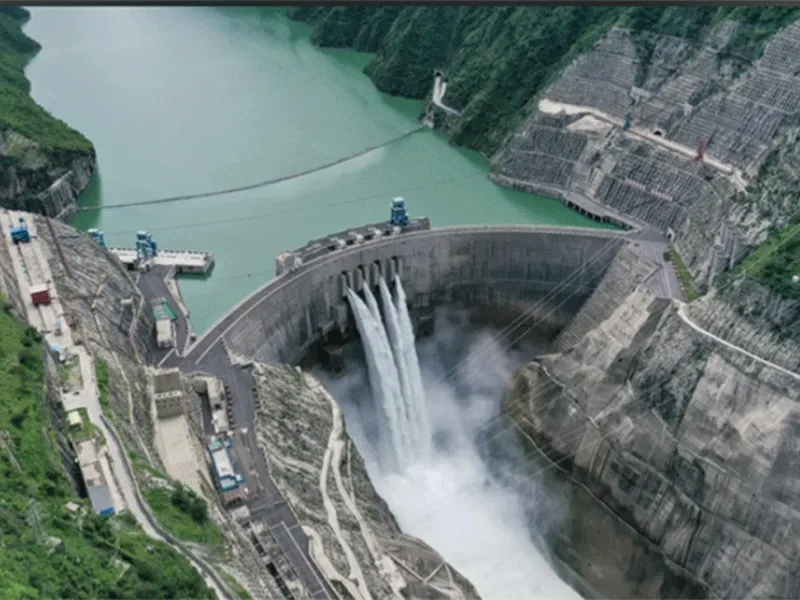

В таких крупномасштабных гидроэнергетических проектах вертикальные и наклонные шахты обычно подвергаются высоким напряжениям, сложным нагрузкам и суровым условиям эксплуатации. Технология соединения ребристых прямых резьбовых муфт обладает чрезвычайно высокой прочностью, точностью и долговечностью, поэтому является одним из предпочтительных решений для соединения арматуры в вертикальных и наклонных шахтах.

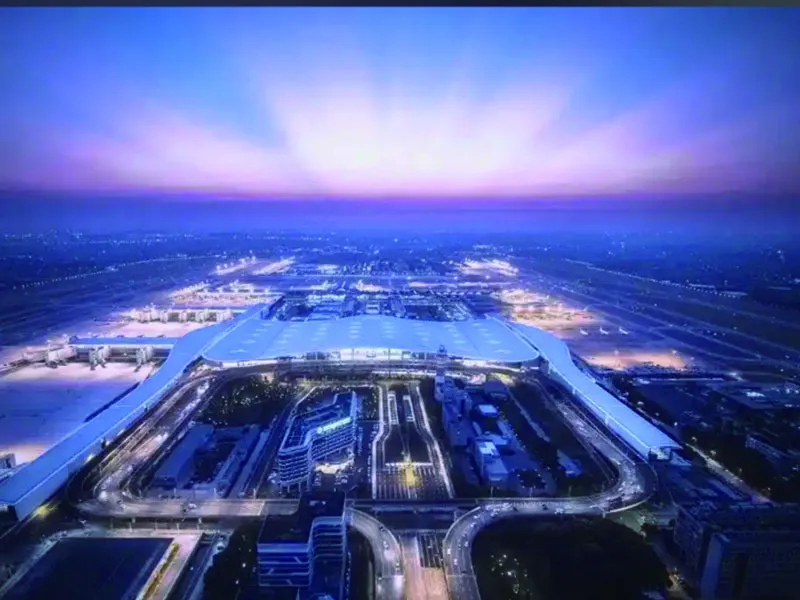

Аэропорты включают крупные сооружения, такие как терминалы, взлетно-посадочные полосы и перроны, с большим количеством используемой арматуры и сложными узлами (например, большепролетные балки и колонны, фундаменты из толстых плит), а также высокими сейсмическими требованиями. Соединение ребристыми прямолинейными резьбовыми муфтами обеспечивает прочность и пластичность соединительных узлов.

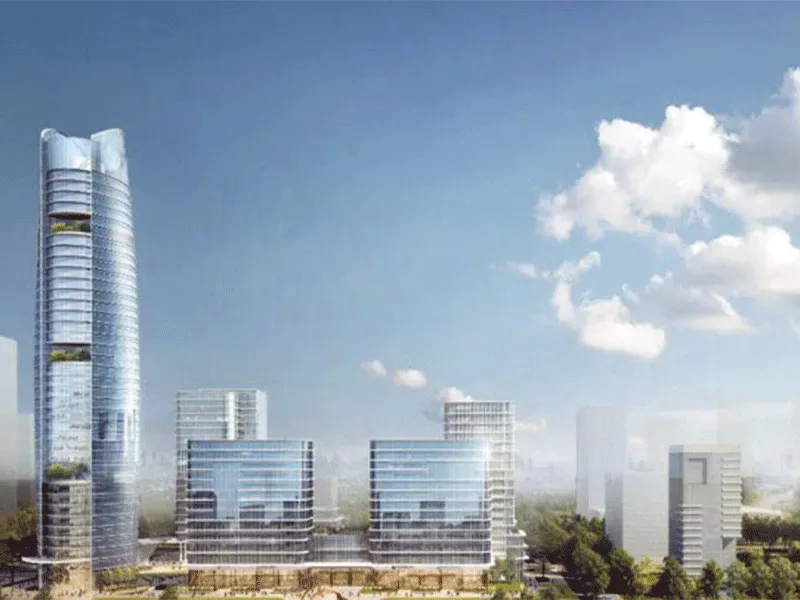

В строительстве сверхвысоких зданий соединение вертикальных основных стержней стен ядра, продольных стержней колонн каркаса и основных стержней балок с большим пролетом и т.д. требует комплексного учета конструкционной безопасности и сейсмостойкости. Прямые резьбовые втулки эффективно обеспечивают стабильность и безопасность соединений арматурных стержней в сверхвысоких зданиях.
