В конструкциях из железобетона выбор правильного метода анкеровки арматуры имеет решающее значение для обеспечения целостности конструкции, эффективной передачи нагрузки и долговременной долговечности.
В этой статье представлено подробное сравнение преимуществ и недостатков прямой анкеровки, анкеровки с загибом и механической анкеровки с использованием арматуры с анкерной головкой, а также приведены ключевые факторы выбора и практические проблемы, которые помогут подрядчикам принимать обоснованные решения.
Анкеровка арматуры относится к важному строительному процессу, при котором арматурные стержни заходят в опоры (балки, колонны, стены, фундаменты и т. д.) или бетонные элементы, эффективно передавая напряжение в арматурных стержнях бетону за счет сцепления и механического анкерования.
Это предотвращает выдергивание или проскальзывание арматурных стержней, обеспечивая общую координацию напряжений в конструкции.

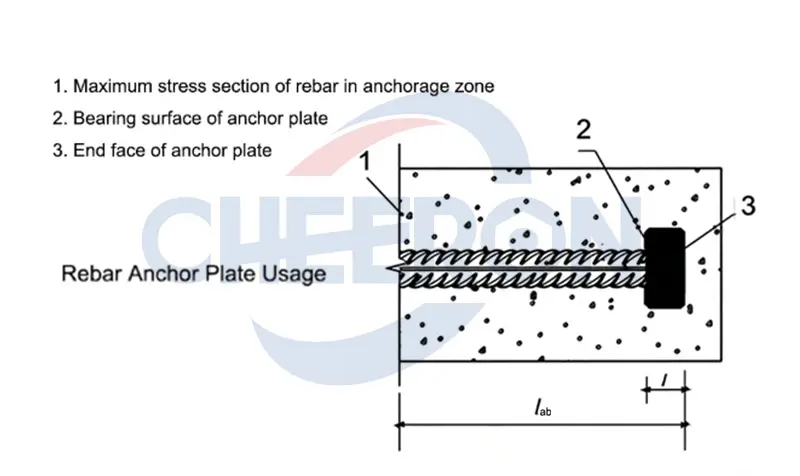

Используя арматуру с анкерными головками Cheeron в качестве примера, анализ напряжений при анкеровке арматуры проиллюстрирован ниже:
Растягивающее напряжение, воспринимаемое стальной арматурой, намного больше, чем у бетона. Поэтому стальная арматура должна передавать усилие на окружающий бетон через свою поверхность, предотвращая ее прямое выдергивание.
Цель анкеровки арматурных стержней — гарантировать, что когда стержень подвергается напряжению, достигающему предела текучести или даже вызывающему деформацию и разрыв при растяжении, заделанная арматура не выскользнет.
Обычные методы анкеровки арматурных стержней включают
Прямая анкеровка
Анкеровка с загибом
Механическая анкеровка с использованием арматуры с анкерной головкой

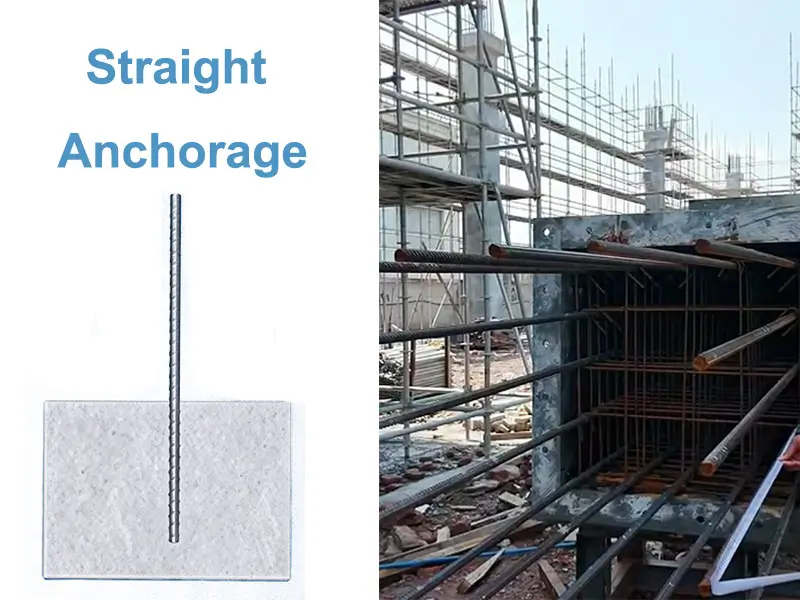

Это самый простой метод анкеровки арматуры. Арматура заходит непосредственно в опору без загиба или добавления анкерной головки.
При наличии достаточного пространства для анкеровки это самый простой и экономичный метод. Длина анкеровки может быть рассчитана по стандартной формуле (например, американский ACI 318).
Простота строительства
Подходит для различных типов арматуры
Требует большой длины анкеровки
Высокие требования к поверхностной обработке арматуры
1. Прямая анкеровка для мест с достаточным размером опоры и относительно низким напряжением арматуры, например, анкеровка плитных стержней в балки или второстепенных балок в главные.
2. Подходит для арматуры малого диаметра и более слабой арматуры.

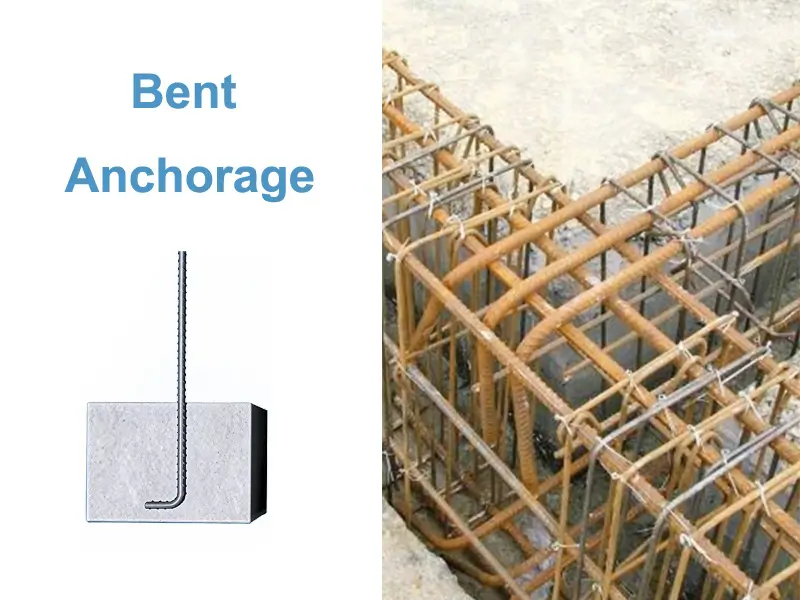

Анкер с загибом формируется путем изгиба конца арматурного стержня. Этот тип анкера передает усилие через комбинацию прямого и изогнутого участков. Изогнутый участок использует механическое зацепление для усиления анкерного эффекта.
Общая длина анкеровки короче, чем у прямого анкера, но длину прямого участка нельзя произвольно сокращать.
Анкеры с загибом требуют изгиба арматурного стержня, что усложняет строительство.
В зоне анкеровки требуется бетон высокого качества.
Чрезмерно длинные изогнутые участки могут привести к скученности арматуры в месте соединения.
Они очень подходят для использования в стесненных условиях и для анкеровки на концах балок. Например, их можно использовать, когда узлы балок и колонн слишком узкие и длины прямой анкеровки недостаточно.

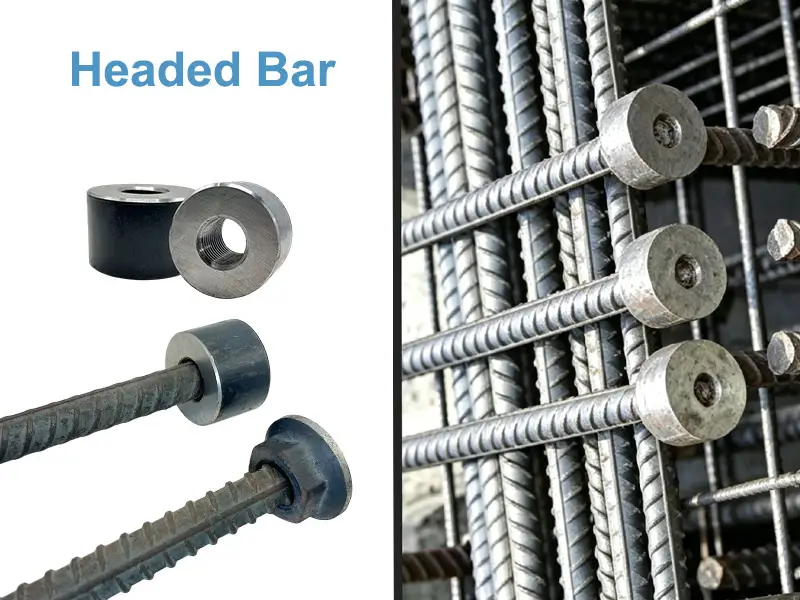

Системы механической анкеровки арматуры — это новый метод анкеровки арматуры. На концы стержней добавляются анкерные терминалы уникальной формы, образуя стержни с анкерной головкой.
1. Анкерная головка - В основном используется в бетонных конструкциях.
Для затягивания анкерной головки и предварительно нарезанного арматурного стержня требуются инструменты.
2. Свариваемый соединитель - В основном используется в стальных конструкциях.
Соединитель арматуры необходимо предварительно приварить к стальной пластине или колонне, а затем навинтить на арматурный стержень.
Высокая прочность анкеровки
Короткая требуемая длина анкеровки
Простота строительства; требуется только затянуть анкерную головку и арматурный стержень
Широкая применимость
Снижает скученность арматуры в узловых зонах
Сравнение прямой анкеровки, анкеровки с загибом и механической анкеровки с анкерной головкой
Методы анкеровки арматуры | Длина анкеровки | Расход арматуры | Преимущество | Область применения |
Прямая анкеровка | большая | Больше | Простота строительства, подходит для различных типов арматурных стержней | Применима только для мест с достаточным пространством и низким напряжением арматуры. |
| Анкеровка с загибом | короче, чем у прямого анкера | Обычный | Общая длина анкеровки короче, чем у прямой анкеровки | Подходит для стесненных условий и анкеровки на концах балок. |
Арматура с анкерной головкой Механическая анкеровка | короткая | Меньше | Экономит время, уменьшает скученность и снижает расход материалов | Подходит для арматурных стержней большого диаметра, узлов с ограниченным пространством и мест, где обычные анкеровки не могут удовлетворить требования по напряжению. |
В практическом проектировании следует выбирать подходящий тип анкерной головки и метод анкеровки на основе таких факторов, как напряженное состояние элемента и требования к анкеровке.
Выбор неправильного метода может привести к растрескиванию, снижению несущей способности или даже разрушению конструкции.
Эффективная длина заделки арматурного стержня в узле — это длина анкеровки.
Длина анкеровки напрямую влияет на несущую способность арматурного стержня и должна строго выполняться в соответствии с проектом, чтобы обеспечить сцепление между арматурой и бетоном, предотвращая проскальзывание или отрыв.
Ограничения по пространству могут препятствовать использованию длинных прямых анкеровок, что требует выбора крюкообразных или арматурных стержней с анкерной головкой.
